Princíp zaistenia nekovovou vložkou

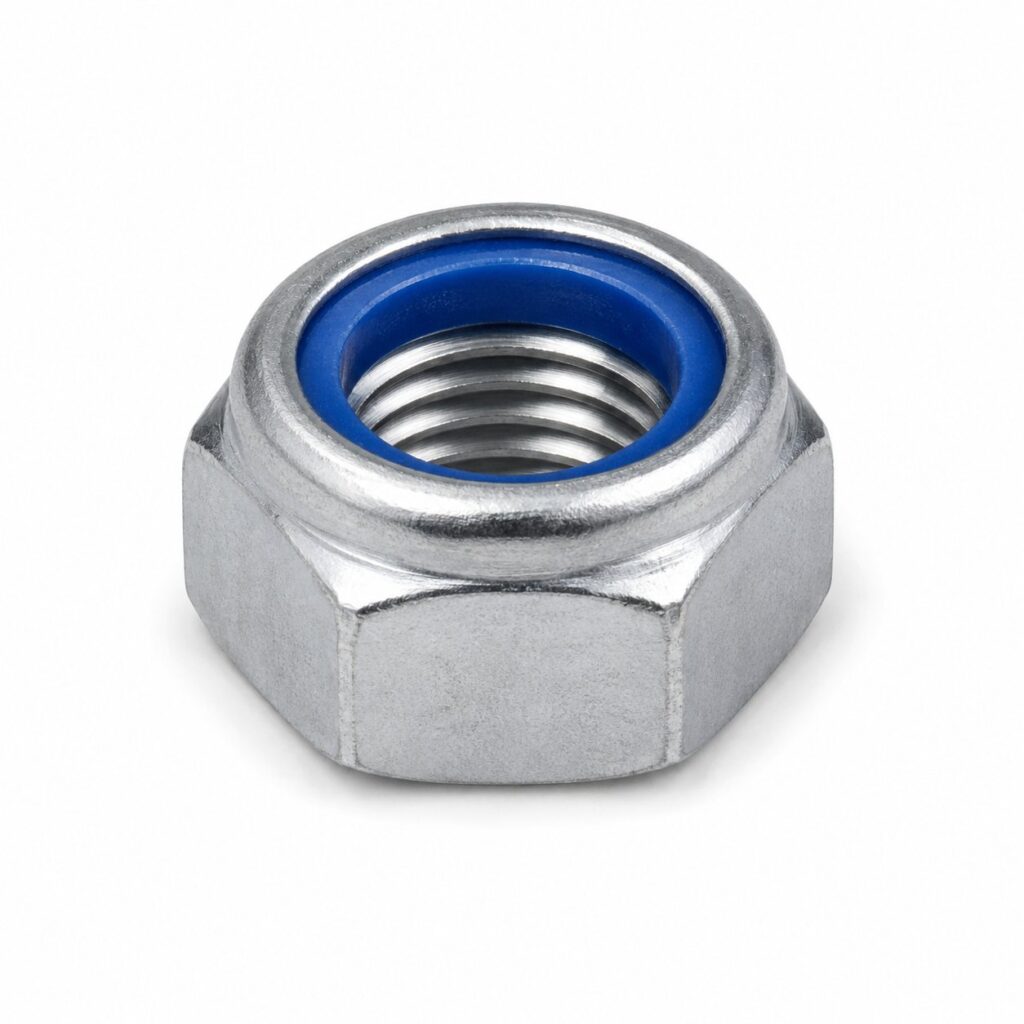

DIN 985 je nízka šesťhranná samosvorná matica s nekovovou vložkou. Pri zábere so závitom vložka vytvára odpor proti otáčaniu, ktorý pomáha obmedziť samovoľné povolenie matice.
Poistná matica tým nezaručuje zachovanie predpätia za všetkých podmienok. Tento rad predstavuje nízke prevedenie s vložkou; nezahŕňa vysoké ani celokovové poistné matice.
Telo matice, vložka a pevnostné triedy
Telo: oceľ, nerezová oceľ A2 alebo A4. Oceľové pevnostné označenia v tomto prehľade: 8 a 10. Každý rozmer a jeho mechanické vlastnosti treba posudzovať podľa dokumentácie konkrétneho výrobku, najmä pri malých priemeroch.
Poistný prvok: nekovová vložka. Presné zloženie vložky sa overuje pre dodávaný výrobok; samotné označenie materiálu tela neurčuje materiál vložky.
Katalógové označenie s doplnkovými značkami sa nesmie automaticky zamieňať za rovnaké číslo bez týchto značiek. Vhodnosť pre konkrétny spoj určuje pôvodné značenie, technický doklad a návrh spoja.
Povrchové prevedenia
Základnou doloženou povrchovou možnosťou oceľových variantov je galvanické zinkovanie. Podľa konkrétnej položky sú v sortimente aj mikrolamelárne povlaky, napríklad M6 s oceľovým označením 10 a mikrolamelárnym zinkom alebo M8 s označením 8 a čiernym mikrolamelárnym zinkom.
Povrch, materiál tela a pevnostné označenie sa špecifikujú oddelene. Uvedené príklady povlakov neznamenajú dostupnosť každej kombinácie a nepreberajú ponuku povrchov bežných šesťhranných matíc.
Rozmery a závitové varianty
Zoznamy opisujú katalógový sortiment, nie rozmerový rozsah technickej normy. Zhodu konkrétneho prevedenia potvrdzuje jeho dokumentácia. Uvedené pevnostné označenia treba posúdiť podľa pôvodného značenia a mechanických vlastností.
| Materiál | Pevnostné označenie ocele | Katalógové závity |
|---|---|---|
| Oceľ | 8 | M2; M2,5; M3; M4; M5; M6; M7; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42; M45; M48 |
| Oceľ | 10 | M4; M5; M6; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42; M48 |
| Nerez A2 | — | M2; M2,5; M3; M4; M5; M6; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36 |
| Nerez A4 | — | M2; M2,5; M3; M4; M5; M6; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36 |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru závisí od materiálu, pevnostnej triedy, závitu a povrchovej úpravy.
Jemné metrické závity
Celé označenie zahŕňa stúpanie. Napríklad M12 × 1,5 znamená menovitý priemer 12 mm a stúpanie 1,5 mm; nejde o dĺžku matice. Povrch sa špecifikuje samostatne pre vybrané prevedenie.
| Materiál | Pevnostné označenie ocele | Katalógové závity |
|---|---|---|
| Oceľ | 8 | M8 × 1; M10 × 1; M10 × 1,25; M12 × 1; M12 × 1,25; M12 × 1,5; M14 × 1,5; M16 × 1,5; M18 × 1,5; M18 × 2; M20 × 1,5; M20 × 2; M22 × 1,5; M22 × 2; M24 × 1,5; M24 × 2; M27 × 1,5; M27 × 2; M30 × 1,5; M30 × 2; M33 × 1,5; M33 × 2; M36 × 2; M36 × 3; M39 × 3; M42 × 1,5; M42 × 3; M45 × 3; M48 × 3 |
| Oceľ | 10 | M8 × 1; M10 × 1; M10 × 1,25; M12 × 1; M12 × 1,25; M12 × 1,5; M14 × 1,5; M16 × 1,5; M18 × 1,5; M18 × 2; M20 × 1,5; M20 × 2; M22 × 1,5; M24 × 1,5; M24 × 2; M27 × 1,5; M27 × 2; M30 × 1,5; M30 × 2; M36 × 3 |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru závisí od materiálu, pevnostnej triedy, závitu a povrchovej úpravy.
Ľavé prevedenia nie sú súčasťou tohto prehľadu. Ak ich požadujete, pošlite konkrétny dopyt na overenie.
Použitie, montáž a obmedzenia
Poistné matice sa používajú v montážnych zostavách, strojových zariadeniach, servise a údržbe tam, kde návrh vyžaduje odpor matice proti otáčaniu.
- Vhodnosť pre teplotu a chemické prostredie posudzujte aj podľa vložky, nielen podľa oceľového alebo nerezového tela.
- Teplotné limity a chemickú odolnosť overte v dokumentácii dodávaného prevedenia.
- Opakované použitie musí povoľovať výrobca a požiadavky aplikácie. Počet montážnych cyklov nie je neobmedzený.
- Odpor poistnej vložky pri otáčaní nie je totožný s uťahovaním potrebným na vytvorenie predpätia spoja. Montážny postup musí zohľadniť oboje.
Rovnaké označenie M nestačí. Skontrolujte stúpanie, smer závitu, pevnostné a materiálové prevedenie, povrch a podmienky použitia. Vhodnosť musí zodpovedať dokumentácii konkrétneho výrobku a návrhu spoja.
