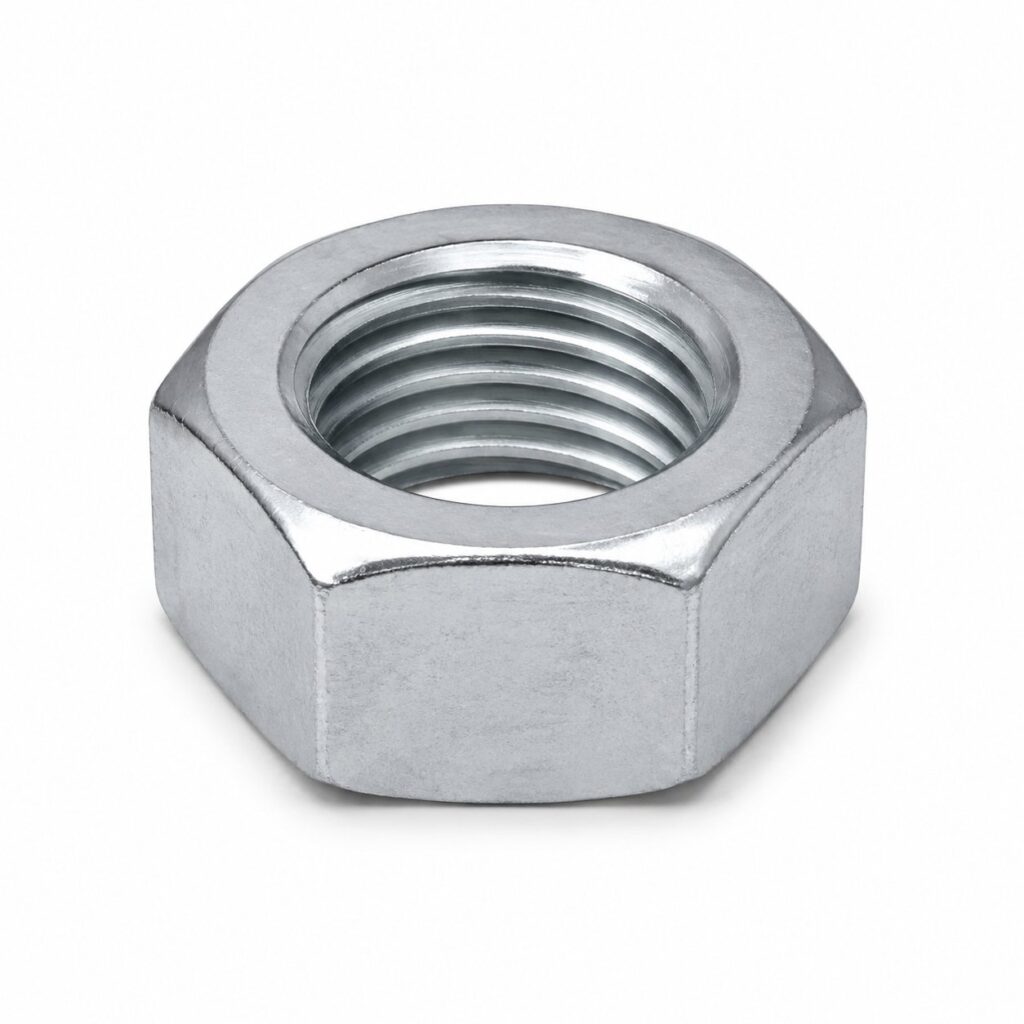

Šesťhranná matica pre metrické spoje
Matice DIN 934 majú vnútorný metrický závit a šesťhranný tvar na prenos uťahovacieho momentu kľúčom. Používajú sa so skrutkami, svorníkmi a závitovými tyčami pri spájaní a upevňovaní dielov.
Toto prevedenie nemá nekovovú poistnú vložku. Ide o bežnú šesťhrannú maticu; samotný tvar ani označenie nezabezpečujú automatické zaistenie proti povoleniu pri vibráciách.
Materiály a pevnostné triedy
Materiál: oceľ, nerezová oceľ A2 alebo A4. Oceľové pevnostné označenia v katalógovom sortimente: 6, 8, 10 a 12. Každé prevedenie má vlastný rozsah závitov; nejde o ponuku každej triedy v každom rozmere.
Pevnostné označenie matice sa posudzuje podľa pôvodného značenia a technického dokladu. Označenie s doplnkovými značkami sa nesmie automaticky zamieňať za rovnaké číslo bez týchto značiek. Samotný obchodný názov nepotvrdzuje mechanické vlastnosti ani vhodnosť párovania so skrutkou.
A2 a A4 vyberajte podľa prostredia a požiadaviek spoja. Povrchová úprava je samostatný údaj, nie materiál ani pevnostná trieda.
Povrchové prevedenia
Oceľové varianty zahŕňajú prevedenie bez povrchovej úpravy a galvanické zinkovanie. Bez povrchovej úpravy neznamená čiernenie. Konkrétny povrch závisí od rozmeru a pevnostného prevedenia.
V katalógu sú aj osobitné povlaky: napríklad žiarový zinok pri M27 s oceľovým označením 8 a mikrolamelárny zinok pri M8 s označením 8. Tieto možnosti sa neprenášajú automaticky na ostatné rozmery.
Pri žiarovom zinkovaní musí matica zodpovedať závitovému a tolerančnému prevedeniu skrutky alebo tyče. Všetky pozinkované diely nie sú univerzálne zameniteľné.
Rozmery a závitové varianty
Zoznamy opisujú katalógový sortiment, nie rozmerový rozsah technickej normy. Zhodu konkrétneho prevedenia potvrdzuje jeho dokumentácia. Uvedené pevnostné označenia treba posúdiť podľa pôvodného značenia a mechanických vlastností.
| Materiál | Pevnostné označenie ocele | Katalógové závity |
|---|---|---|
| Oceľ | 6 | M22 |
| Oceľ | 8 | M1,6; M2; M2,5; M3; M3,5; M4; M5; M6; M7; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42; M45; M48; M52; M56; M60; M64; M68; M72; M76; M80; M90 |
| Oceľ | 10 | M4; M5; M6; M7; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42; M45; M48; M52; M56; M60; M64; M72 |
| Oceľ | 12 | M6; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42 |
| Nerez A2 | — | M1,6; M1,7; M2; M2,3; M2,5; M2,6; M3; M3,5; M4; M5; M6; M7; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42; M45; M48; M52 |
| Nerez A4 | — | M2; M2,5; M3; M4; M5; M6; M7; M8; M10; M12; M14; M16; M18; M20; M22; M24; M27; M30; M33; M36; M39; M42; M45; M48 |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru závisí od materiálu, pevnostnej triedy, závitu a povrchovej úpravy.
Jemné metrické závity
Celé označenie zahŕňa stúpanie. Napríklad M12 × 1,5 znamená menovitý priemer 12 mm a stúpanie 1,5 mm; nejde o dĺžku matice. Povrch sa špecifikuje samostatne pre vybrané prevedenie.
| Materiál | Pevnostné označenie ocele | Katalógové závity |
|---|---|---|
| Oceľ | 6 | M8 × 1; M10 × 1; M10 × 1,25; M12 × 1; M12 × 1,25; M12 × 1,5; M14 × 1,5; M16 × 1,5; M18 × 1,5; M18 × 2; M24 × 1,5; M26 × 1,5; M27 × 1,5; M28 × 1,5; M30 × 1,5; M33 × 1,5; M35 × 1,5; M36 × 1,5; M38 × 1,5; M39 × 1,5; M40 × 1,5; M42 × 1,5; M45 × 1,5; M48 × 1,5; M50 × 1,5; M52 × 1,5 |
| Oceľ | 8 | M6 × 0,75; M8 × 0,75; M8 × 1; M10 × 1; M10 × 1,25; M12 × 1; M12 × 1,25; M12 × 1,5; M14 × 1,25; M14 × 1,5; M16 × 1; M16 × 1,5; M18 × 1; M18 × 1,5; M18 × 2; M20 × 1,5; M20 × 2; M22 × 1,5; M22 × 2; M24 × 1,5; M24 × 2; M27 × 1,5; M27 × 2; M30 × 1,5; M30 × 2; M33 × 1,5; M33 × 2; M35 × 1,5; M36 × 1,5; M36 × 2; M36 × 3; M38 × 1,5; M39 × 1,5; M39 × 2; M39 × 3; M40 × 2; M42 × 1,5; M42 × 2; M42 × 3; M45 × 1,5; M45 × 3; M48 × 1,5; M48 × 2; M48 × 3; M52 × 1,5; M52 × 3; M55 × 2; M56 × 2; M56 × 3; M56 × 4; M58 × 1,5; M60 × 4; M64 × 2; M64 × 3; M64 × 4; M68 × 4; M72 × 4; M80 × 4; M90 × 4; M100 × 6 |
| Oceľ | 10 | M8 × 1; M10 × 1; M10 × 1,25; M12 × 1,25; M12 × 1,5; M14 × 1,25; M14 × 1,5; M16 × 1,5; M18 × 1,5; M18 × 2; M20 × 1,5; M20 × 2; M22 × 1,5; M22 × 2; M24 × 1,5; M24 × 2; M27 × 1,5; M27 × 2; M30 × 1,5; M30 × 2; M33 × 2; M36 × 3; M39 × 3; M42 × 2; M42 × 3; M45 × 3; M48 × 2; M48 × 3; M52 × 3; M56 × 4; M60 × 1,5 |
| Oceľ | 12 | M14 × 1,5; M16 × 1,5; M20 × 1,5; M48 × 3; M64 × 4 |
| Nerez A2 | — | M8 × 1; M10 × 1; M10 × 1,25; M12 × 1; M12 × 1,25; M12 × 1,5; M14 × 1,5; M16 × 1,5; M18 × 1,5; M20 × 1,5; M22 × 1,5; M24 × 1,5; M24 × 2; M27 × 1,5; M30 × 1,5; M30 × 2; M33 × 2; M36 × 1,5; M36 × 2; M39 × 1,5 |
| Nerez A4 | — | M8 × 1; M10 × 1; M12 × 1,5; M14 × 1,5; M16 × 1,5; M18 × 1,5; M20 × 1,5; M24 × 2; M30 × 2 |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru závisí od materiálu, pevnostnej triedy, závitu a povrchovej úpravy.
Ľavé závity
LH označuje ľavý závit. Zvoľte smer aj stúpanie zodpovedajúce protikusu.
| Materiál | Pevnostné označenie ocele | Katalógové závity |
|---|---|---|
| Oceľ | 6 | M4 LH; M5 LH; M6 LH; M8 LH; M10 LH; M12 LH; M14 LH; M16 LH; M18 LH; M20 LH; M22 LH; M24 LH; M27 LH; M30 LH; M36 LH; M42 LH; M48 LH |
| Oceľ | 8 | M3 LH; M4 LH; M5 LH; M6 LH; M8 LH; M10 LH; M12 LH; M14 LH; M16 LH; M18 LH; M20 LH; M22 LH; M24 LH; M27 LH; M30 LH; M33 LH; M36 LH; M39 LH; M42 LH; M48 LH; M56 LH; M64 LH |
| Nerez A2 | — | M5 LH; M6 LH; M8 LH; M10 LH; M12 LH; M14 LH; M16 LH; M18 LH; M20 LH; M22 LH; M24 LH; M27 LH; M30 LH; M33 LH; M36 LH |
| Nerez A4 | — | M5 LH; M6 LH; M8 LH; M10 LH; M12 LH; M14 LH; M16 LH; M18 LH; M20 LH; M22 LH; M24 LH; M27 LH; M30 LH |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru závisí od materiálu, pevnostnej triedy, závitu a povrchovej úpravy.
| Materiál | Pevnostné označenie ocele | Katalógové závity |
|---|---|---|
| Oceľ | 8 | M8 × 1 LH; M10 × 1,25 LH; M12 × 1,25 LH; M12 × 1,5 LH; M14 × 1,5 LH; M16 × 1,5 LH; M18 × 1,5 LH; M20 × 1,5 LH; M22 × 1,5 LH; M24 × 1,5 LH; M24 × 2 LH; M27 × 1,5 LH; M27 × 2 LH; M30 × 1,5 LH; M30 × 2 LH; M39 × 3 LH; M42 × 3 LH; M45 × 3 LH; M48 × 3 LH; M56 × 2 LH; M60 × 4 LH; M72 × 4 LH |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru závisí od materiálu, pevnostnej triedy, závitu a povrchovej úpravy.
Použitie a výber vhodnej matice
DIN 934 sa používa v strojárskych a montážnych spojoch, pri upevňovaní zariadení a v servise či údržbe. Zaistenie spoja proti uvoľneniu musí vyplývať z návrhu a prevádzkových podmienok.
Rovnaké označenie M nestačí. Skontrolujte stúpanie, smer závitu, pevnostné a materiálové prevedenie, povrch a podmienky použitia. Vhodnosť musí zodpovedať dokumentácii konkrétneho výrobku a návrhu spoja.
Súvisiace produkty
Súvisiaci produkt nie je automatickým odporúčaním ľubovoľnej kombinácie materiálu, pevnosti a závitu.
Hľadáte konkrétny rozmer matice DIN 934?
Pošlite nám požadovaný závit, materiál alebo pevnostnú triedu, povrchovú úpravu a množstvo. Pri jemnom alebo ľavom závite uveďte celé označenie. Overíme dostupnosť požadovaného prevedenia.
