Závit po celej dĺžke pre montážne spoje

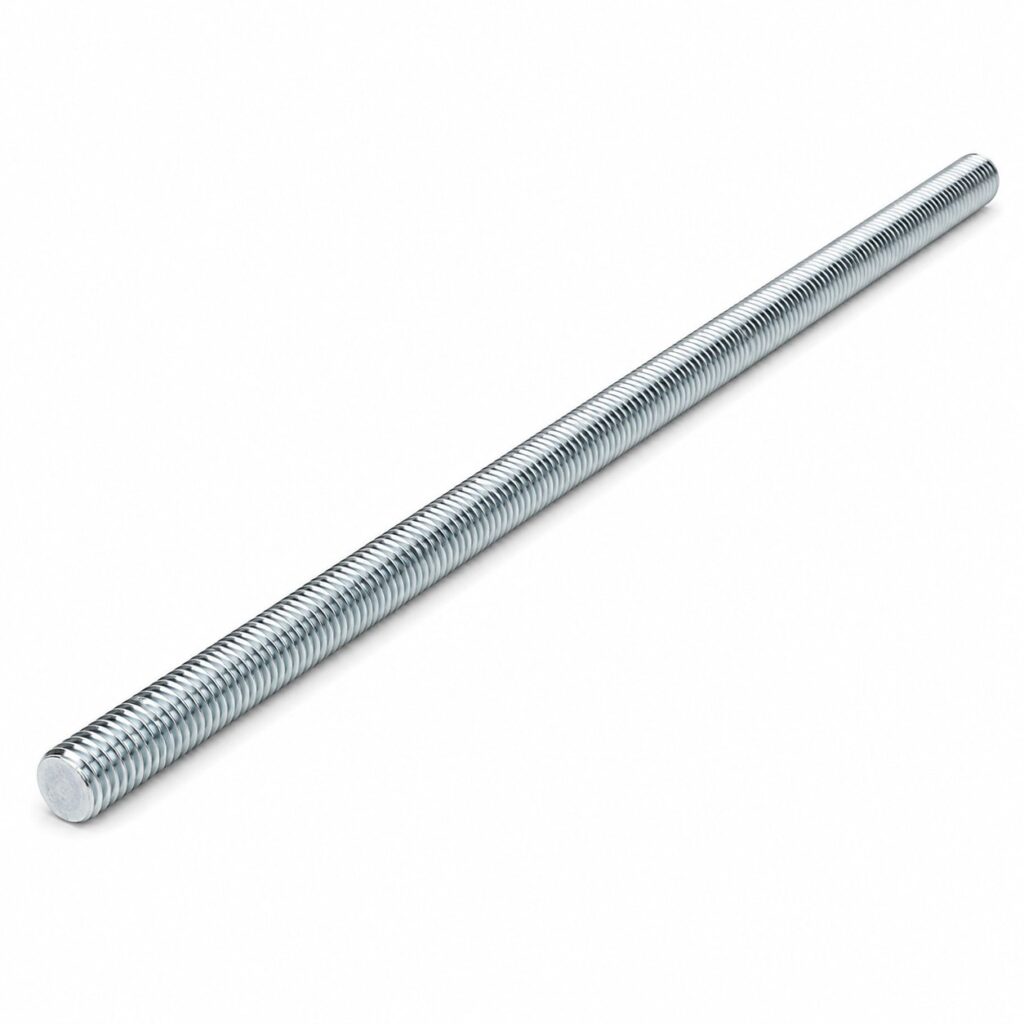

Závitové tyče DIN 975 sú spojovacie prvky bez hlavy s metrickým závitom po celej dĺžke. Spolu so zodpovedajúcimi maticami a podložkami umožňujú spájanie, upevnenie a nastavenie polohy dielov v montážnych zostavách.
Ponuka zahŕňa oceľové a nerezové prevedenia A2 a A4. Základné dodávateľské dĺžky sú 1 m, 2 m a 3 m; pri väčších objemoch zabezpečujeme aj dĺžky na mieru. Konkrétna kombinácia závisí od závitu, materiálu, pevnostnej triedy a povrchovej úpravy.
Materiály a pevnostné triedy
- Oceľ 4.8
- Jedno zo základných oceľových prevedení. Rozmer a pevnostnú triedu vyberajte podľa požiadaviek navrhnutého spoja.
- Oceľ 8.8
- Ďalšie základné oceľové prevedenie pre spoje s požiadavkou na túto pevnostnú triedu. Vyššia pevnosť sama osebe neurčuje vhodnosť pre konkrétne použitie.
- Ďalšie oceľové triedy
- Podľa rozmeru a prevedenia sú v katalógovom sortimente aj triedy 10.9 a 12.9. Nie každý priemer a dĺžka sa uvádzajú vo všetkých triedach.
- Nerezová oceľ A2 a A4
- Dve materiálové možnosti pre použitia vyžadujúce nerezovú oceľ. Výber závisí od prostredia, koróznych vplyvov a požiadaviek spoja; ani jedno prevedenie nie je univerzálne vhodné do všetkých chemických prostredí.
Povrchová úprava
Pri oceľových tyčiach rozlišujeme bez povrchovej úpravy, galvanické zinkovanie a žiarové zinkovanie. Povrch je samostatný údaj popri materiáli a pevnostnej triede. Prevedenie bez povrchovej úpravy neznamená čiernenie.
Povrchovú úpravu požadovaného rozmeru overíme pri dopyte. Pri žiarovo zinkovaných tyčiach overte kompatibilitu matice a závitového prevedenia podľa dokumentácie konkrétnych dielov. Vhodnosť ľubovoľnej bežnej matice nemožno predpokladať.
Dĺžky 1 m, 2 m a 3 m
- 1 m
- 1 000 mm
- 2 m
- 2 000 mm
- 3 m
- 3 000 mm
- Dĺžka tyče
- Celková dĺžka od jedného konca k druhému; tyč nemá hlavu. Rozmer zapisujte ako závit × dĺžka, napríklad M10 × 1 000 mm.
Ide o základné dĺžky produktovej skupiny. Nie každý závit existuje vo všetkých troch dĺžkach, materiáloch, pevnostiach a povrchoch.
Prevedenia DIN 975
Vyberte požadovanú pevnostnú triedu ocele alebo nerezové prevedenie. Dĺžky 1 m, 2 m a 3 m predstavujú možnosti danej skupiny; konkrétnu kombináciu závitu, dĺžky a povrchu overíme podľa vášho zadania.
| Prevedenie | Materiál | Katalógové dĺžky |
|---|---|---|
| 4.8 | Oceľ | 1 m, 2 m, 3 m |
| 8.8 | Oceľ | 1 m, 2 m, 3 m |
| 10.9 | Oceľ | 1 m, 2 m, 3 m |
| 12.9 | Oceľ | 1 m, 2 m, 3 m |
| A2 | Nerezová oceľ | 1 m, 2 m, 3 m |
| A4 | Nerezová oceľ | 1 m, 2 m, 3 m |
Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť závisí od priemeru, dĺžky, materiálu, pevnostnej triedy a povrchovej úpravy.
Pri väčších objemoch zabezpečujeme aj dĺžky na mieru. Do dopytu uveďte závit, požadovanú dĺžku a počet kusov.
Závitové tyče v dĺžkach na mieru
Pri väčších objemoch zabezpečujeme závitové tyče aj v dĺžkach na mieru. Pošlite nám požadovaný závit, dĺžku, materiál alebo pevnostnú triedu, povrchovú úpravu a počet kusov. Technické možnosti, minimálny odber a dodací termín posúdime individuálne.
Podľa potreby doplňte toleranciu dĺžky, požadované opracovanie koncov, technický výkres a informáciu o opakovaných odberoch.
Použitie a výber zostavy
Typické použitie zahŕňa strojárske a montážne spoje, závesné a podporné zostavy, upevnenie technologických zariadení, servis a údržbu. Pri konštrukčných spojoch musí výber tyče a nadväzujúcich dielov zodpovedať návrhu.
Pre chemické kotvenie používajte iba tyč vhodnú pre konkrétny schválený kotviaci systém a jeho podmienky. Samotné označenie DIN 975 nepotvrdzuje kompatibilitu s každou chemickou kotvou.
Pred montážou overte zhodu závitu, materiálu, pevnostnej triedy a povrchu so zodpovedajúcimi maticami a podložkami. Jemný alebo ľavý závit riešte samostatným dopytom na konkrétne prevedenie.
Súvisiace kategórie
Potrebujete závitové tyče v štandardnej dĺžke alebo na mieru?
Pošlite nám požadovaný rozmer, materiál alebo pevnostnú triedu, povrchovú úpravu a množstvo. Pri dĺžkach na mieru uveďte aj prípadné požiadavky na toleranciu a konce tyče. Pripravíme ponuku podľa vášho zadania.
