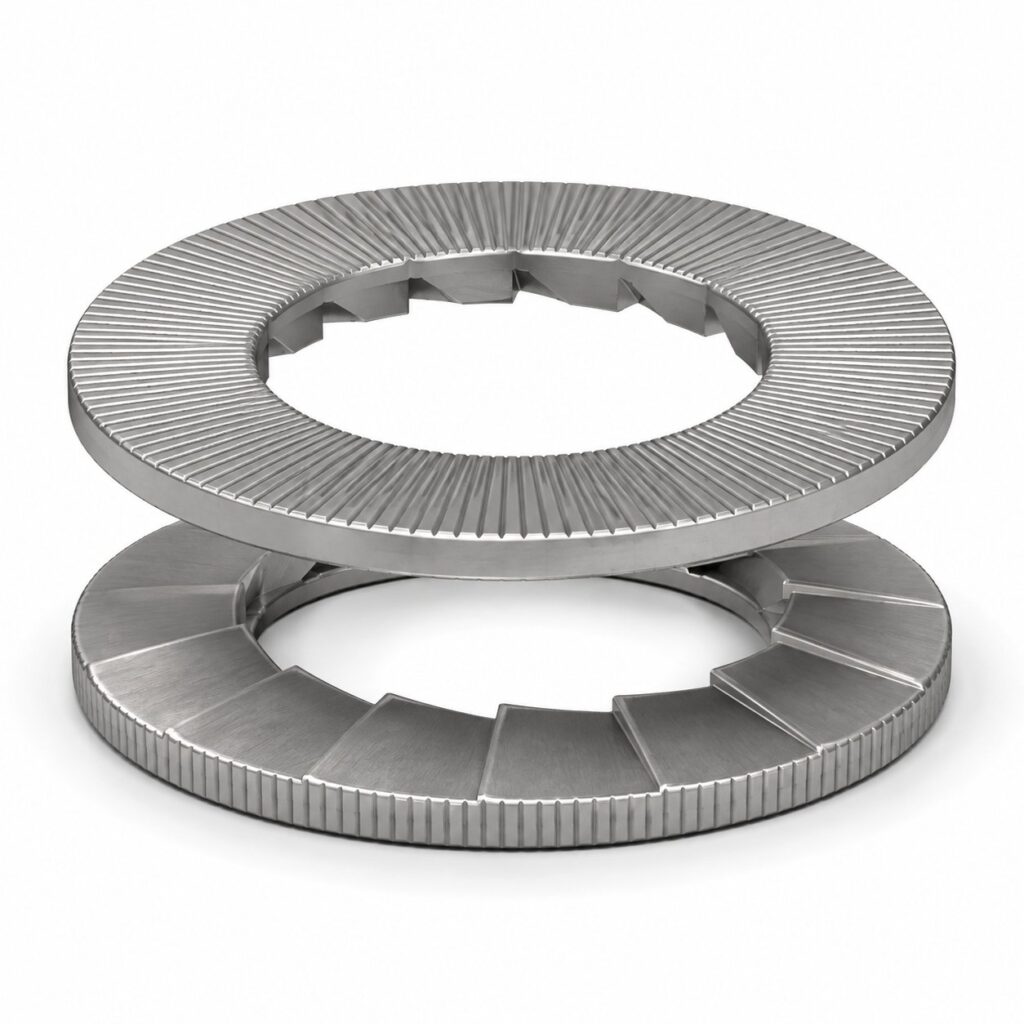

Ilustrácia princípu páru podložiek; nejde o fotografiu konkrétneho výrobku.
Ako funguje pár podložiek Nord-Lock
Nord-Lock Original sú klinové poistné podložky na zaistenie skrutkových spojov proti samovoľnému povoleniu pri vibráciách. Pracujú ako pár: klinové plochy smerujú dovnútra k sebe a jemné radiálne zúbkovanie smeruje von k dosadacím plochám.
Pri správnej montáži sa vonkajšie zúbkovanie zachytí do dosadacích plôch. Pri tendencii spoja povoliť sa vnútorné klinové plochy posúvajú proti sebe a vytvárajú klinový účinok, ktorý pôsobí proti povoľovaniu.
1 pár = 2 spolupracujúce podložky. Jedna samostatná polovica nie je kompletným poistným prvkom. Požadované množstvo uvádzajte v pároch.
Materiály a prevedenia
- Oceľ: kalená v celom priereze, EN 1.7182, so zinkolamelovým povlakom. Označenia NL a NL…sp. Zinkolamelový povlak sa nezamieňa za galvanický zinok.
- Nerez A4: EN 1.4404, povrchovo tvrdené prevedenie výrobcu s označením ss. Označenia NL…ss a NL…spss.
Štandardný vonkajší priemer a zväčšený priemer SP majú samostatné rozmery. SP poskytuje väčšiu dosadaciu plochu; jeho vhodnosť sa posudzuje spolu s tvarom hlavy alebo matice, otvorom a podkladom.
Tvrdosť podložky nie je pevnostná trieda skrutky. Podložky musia byť tvrdšie než dosadacie plochy, aby sa mohlo vonkajšie zúbkovanie správne zachytiť. Materiál vyberajte aj podľa prostredia a ostatných častí spoja. Technické údaje výrobcu Nord-Lock.
Katalógové rozmery
Metrický prehľad série Nord-Lock Original podľa príručky výrobcu: dve tabuľky oceľových podložiek podľa použitia. Pre šesťhranné hlavy uvádzame zväčšené prevedenie SP (M3,5–M36), pre valcové hlavy, napríklad DIN 912, štandardné prevedenie (M3–M130). Pre rovnakú skrutku má štandardná podložka menší vonkajší priemer ako SP: napríklad pri M10 je NL10 Ø 16,6 mm a NL10sp Ø 21 mm. Konkrétny pár vyberajte podľa priemeru skrutky a dosadacej plochy hlavy alebo matice. Tabuľky neuvádzajú rozmery nerezu A4.
Hrúbka T je hrúbka celého páru v zloženom stave. Nie je to hrúbka jednej polovice. Označenie výrobku zachovávame podľa katalógu, preto má napríklad NL3.5 bodku. Stĺpec „Pre skrutku“ uvádza menovitú veľkosť skrutky; otvor podložky nemá závit.
| Označenie | Pre skrutku | Vnútorný priemer [mm] | Vonkajší priemer [mm] | Hrúbka páru T [mm] |
|---|---|---|---|---|
| NL3.5sp | M3,5 | 3,9 | 9 | 1,8 |
| NL4sp | M4 | 4,4 | 9 | 1,8 |
| NL5sp | M5 | 5,4 | 10,8 | 1,8 |
| NL6sp | M6 | 6,5 | 13,5 | 2,5 |
| NL8sp | M8 | 8,7 | 16,6 | 2,5 |
| NL10sp | M10 | 10,7 | 21 | 2,5 |
| NL12sp | M12 | 13 | 25,4 | 3,4 |
| NL14sp | M14 | 15,2 | 30,7 | 3,4 |
| NL16sp | M16 | 17 | 30,7 | 3,4 |
| NL18sp | M18 | 19,5 | 34,5 | 3,4 |
| NL20sp | M20 | 21,4 | 39 | 3,4 |
| NL22sp | M22 | 23,4 | 42 | 4,6 |
| NL24sp | M24 | 25,3 | 48,5 | 4,6 |
| NL27sp | M27 | 28,4 | 48,5 | 5,8 |
| NL30sp | M30 | 31,4 | 55 | 5,8 |
| NL33sp | M33 | 34,4 | 58,5 | 5,8 |
| NL36sp | M36 | 37,4 | 63 | 5,8 |
Prehľad uvádza katalógové rozmery, nie aktuálny sklad JENPEX. Dostupnosť požadovaného rozmeru, materiálu a prevedenia overíme na základe dopytu.
| Označenie | Pre skrutku | Vnútorný priemer [mm] | Vonkajší priemer [mm] | Hrúbka páru T [mm] |
|---|---|---|---|---|
| NL3 | M3 | 3,4 | 7 | 1,8 |
| NL3.5 | M3,5 | 3,9 | 7,6 | 1,8 |
| NL4 | M4 | 4,4 | 7,6 | 1,8 |
| NL5 | M5 | 5,4 | 9 | 1,8 |
| NL6 | M6 | 6,5 | 10,8 | 1,8 |
| NL8 | M8 | 8,7 | 13,5 | 2,5 |
| NL10 | M10 | 10,7 | 16,6 | 2,5 |
| NL11 | M11 | 11,4 | 18,5 | 2,5 |
| NL12 | M12 | 13 | 19,5 | 2,5 |
| NL14 | M14 | 15,2 | 23 | 3,4 |
| NL16 | M16 | 17 | 25,4 | 3,4 |
| NL18 | M18 | 19,5 | 29 | 3,4 |
| NL20 | M20 | 21,4 | 30,7 | 3,4 |
| NL22 | M22 | 23,4 | 34,5 | 3,4 |
| NL24 | M24 | 25,3 | 39 | 3,4 |
| NL27 | M27 | 28,4 | 42 | 5,8 |
| NL30 | M30 | 31,4 | 47 | 5,8 |
| NL33 | M33 | 34,4 | 48,5 | 5,8 |
| NL36 | M36 | 37,4 | 55 | 5,8 |
| NL39 | M39 | 40,4 | 58,5 | 5,8 |
| NL42 | M42 | 43,2 | 63 | 5,8 |
| NL45 | M45 | 46,2 | 70 | 7 |
| NL48 | M48 | 49,6 | 75 | 7 |
| NL52 | M52 | 53,6 | 80 | 7 |
| NL56 | M56 | 59,1 | 85 | 7 |
| NL60 | M60 | 63,1 | 90 | 7 |
| NL64 | M64 | 67,1 | 95 | 7 |
| NL68 | M68 | 71,1 | 100 | 9,5 |
| NL72 | M72 | 75,1 | 105 | 9,5 |
| NL76 | M76 | 79,1 | 110 | 9,5 |
| NL80 | M80 | 83,1 | 115 | 9,5 |
| NL85 | M85 | 88,1 | 120 | 9,5 |
| NL90 | M90 | 92,4 | 130 | 9,5 |
| NL95 | M95 | 97,4 | 135 | 9,5 |
| NL100 | M100 | 103,4 | 145 | 9,5 |
| NL105 | M105 | 108,4 | 150 | 9,5 |
| NL110 | M110 | 113,4 | 155 | 9,5 |
| NL115 | M115 | 118,4 | 165 | 9,5 |
| NL120 | M120 | 123,4 | 170 | 9,5 |
| NL125 | M125 | 128,4 | 173 | 9,5 |
| NL130 | M130 | 133,4 | 178 | 9,5 |
Prehľad uvádza katalógové rozmery, nie aktuálny sklad JENPEX. Dostupnosť požadovaného rozmeru, materiálu a prevedenia overíme na základe dopytu.
Zdroj rozmerov: Nord-Lock Original – príručka výrobcu 2026, strana 5 (PDF). Hodnoty sú menovité; tolerancie a presné podmienky použitia uvádza výrobca.
Montáž a výber pre konkrétny spoj
- Pár montujte klinovými plochami k sebe, so zúbkovaním na vonkajších stranách. Použite správny rozmer a stabilné dosadacie plochy.
- Pri skrutke v závitovom otvore patrí pár pod hlavu. Pri priechodzej skrutke s maticou použite jeden pár pod hlavu a druhý pár pod maticu.
- Pred dotiahnutím priechodzieho spoja uzavrite klinové plochy oboch párov podľa návodu. Pri uťahovaní jednej strany držte druhú proti otáčaniu.
- Voľnú plochú podložku pod poistný pár nepridávajte bez posúdenia spoja: ďalšia pohyblivá dosadacia plocha môže narušiť funkciu zaistenia.
- Bežné prevedenie sa automaticky nepoužíva na ľavý závit; ten vyžaduje osobitné podložky. Nevhodné sú aj voľne sa otáčajúce dosadacie plochy, plochy tvrdšie než podložky, veľmi mäkké podklady a spoje s veľkým sadaním.
Uťahovací moment, mazanie a prípadné opätovné použitie posudzujte podľa aktuálnych pokynov výrobcu a stavu konkrétnych dielov. Univerzálny moment pre všetky spoje nie je vhodný. Aktuálny montážny návod Nord-Lock Original.
Súvisiace podložky
DIN 125 – klasické ploché podložky a DIN 9021 – veľkoplošné podložky vytvárajú dosadaciu plochu a rozkladajú prítlak. Nord-Lock je poistný pár s klinovým účinkom. Tieto výrobky majú odlišnú funkciu a nie sú automaticky zameniteľné.
Potrebujete podložky Nord-Lock pre konkrétny spoj?
Pošlite nám veľkosť skrutky alebo označenie podložky, požadovaný materiál a počet párov. Pri náhrade existujúceho výrobku priložte jeho označenie alebo technický list.
