Väčšia plocha na rozloženie prítlaku

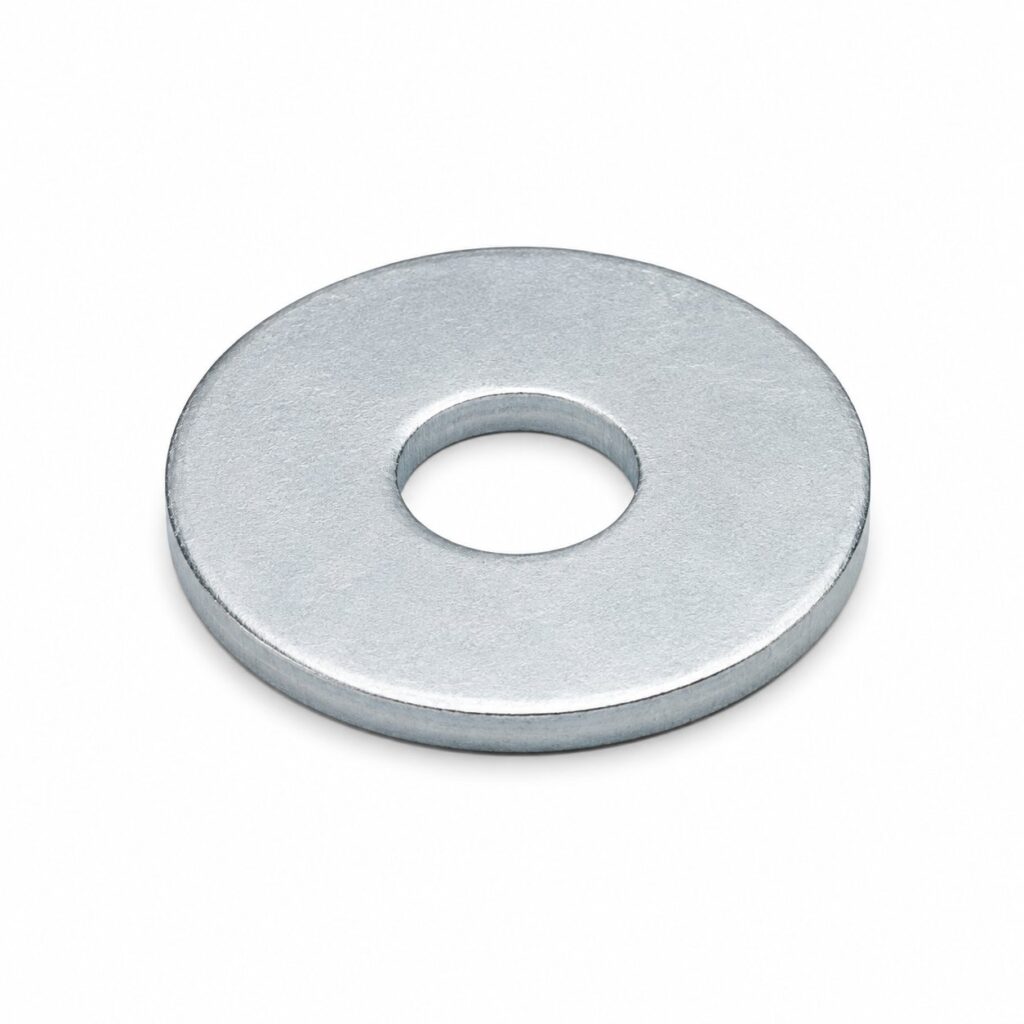

DIN 9021 sú ploché podložky s väčším vonkajším priemerom. Pod hlavou skrutky alebo maticou vytvárajú širšiu dosadaciu plochu a pomáhajú rozložiť prítlak na väčšiu časť spájaného dielu.
V porovnaní s bežnou podložkou DIN 125 pre rovnakú skrutku majú širší vonkajší obrys. Výber však závisí aj od hrúbky, tvrdosti a podkladu; samotný väčší priemer nezaručuje vyššiu únosnosť každého spoja.
Obchodné pomenovanie „podložky pod nity“ sa používa tiež, no výrobok nie je obmedzený iba na nitované spoje. Nie každá široká alebo karosárska podložka zodpovedá tomuto prevedeniu.
Materiály, tvrdosť a povrchy
Prehľad zahŕňa oceľ, nerez A2 a nerez A4. Tvrdosť podložky, materiál a povrchová úprava sú samostatné údaje. Oceľové možnosti sú podľa konkrétneho výrobku doložené ako 140 HV alebo 200 HV; pri nereze je 200 HV uvedených len pre vybrané rozmery.
| Materiál | Tvrdosť podložky | Doložené povrchové možnosti |
|---|---|---|
| Oceľ | 140 HV | Bez povrchovej úpravy, galvanický zinok, žiarový zinok, zinkolamelový povlak |
| Oceľ | 200 HV | Galvanický zinok, zinkolamelový povlak; pri vybraných položkách čierny zinkolamelový povlak |
| Nerez A2 | 200 HV pri vybraných rozmeroch; inak podľa prevedenia | Nerezové prevedenie; povrch podľa konkrétneho výrobku |
| Nerez A4 | 200 HV pri vybraných rozmeroch; inak podľa prevedenia | Nerezové prevedenie; povrch podľa konkrétneho výrobku |
Jednotlivé kombinácie majú rozdielny rozsah veľkostí. Tabuľka neznamená, že každý materiál, povrch a tvrdosť sú dostupné pre každý rozmer. Tvrdosť neoznačenej nerezovej podložky overíme podľa konkrétneho prevedenia.
HV vyjadruje tvrdosť podložky, nie pevnostnú triedu skrutky. Oceľ bez povrchovej úpravy nie je automaticky čiernená. Zinkolamelový povlak sa nezamieňa za galvanické zinkovanie.
Rozmery podložiek
Stĺpec Pre skrutku uvádza menovitý priemer skrutky. d1 je skutočný priemer otvoru a d2 vonkajší priemer podložky. Podložka nemá vnútorný závit.
Tabuľka obsahuje menovité katalógové rozmery vybraných doložených prevedení v milimetroch. Rozsahy materiálov a povrchov sa líšia; nejde o tolerančný výkres ani potvrdenie normovej zhody konkrétnej dodávky.
| Pre skrutku | Vnútorný priemer d1 [mm] | Vonkajší priemer d2 [mm] | Hrúbka [mm] |
|---|---|---|---|
| M2,5 | 2,7 | 8 | 0,8 |
| M3 | 3,2 | 9 | 0,8 |
| M4 | 4,3 | 12 | 1 |
| M5 | 5,3 | 15 | 1,2 |
| M6 | 6,4 | 18 | 1,6 |
| M7 | 7,4 | 22 | 2 |
| M8 | 8,4 | 24 | 2 |
| M10 | 10,5 | 30 | 2,5 |
| M12 | 13 | 37 | 3 |
| M14 | 15 | 44 | 3 |
| M16 | 17 | 50 | 3 |
| M20 | 22 | 60 | 4 |
| M24 | 26 | 72 | 5 |
| M30 | 33 | 92 | 6 |
| M36 | 39 | 110 | 8 |
Prehľad uvádza katalógové rozmery, nie aktuálny sklad JENPEX. Dostupnosť požadovaného rozmeru, materiálu a prevedenia overíme na základe dopytu.
Použitie a výber vhodného prevedenia
Veľkoplošné podložky sa používajú pri montáži zariadení, spájaní plechových dielov, servise a ďalších spojoch, ktoré potrebujú širšiu dosadaciu plochu. Vhodnosť pre konkrétny podklad závisí od návrhu spoja a odolnosti dielu proti stlačeniu či pretlačeniu.
Skontrolujte priemer otvoru, vonkajší priemer, hrúbku, tvrdosť, materiál a podmienky prostredia. Ani široká podložka nie je automaticky vhodná pod ľubovoľnú vysokopevnostnú skrutku. Plochá podložka sama osebe neposkytuje zaistenie proti povoleniu pri vibráciách.
Súvisiace výrobky
DIN 125 – klasické ploché podložky majú bežný vonkajší priemer. DIN 9021 poskytuje širšiu dosadaciu plochu. Prevedenia sa nevyberajú ako automaticky zameniteľné a bez posúdenia spoja sa neukladajú na seba.
Hľadáte konkrétny rozmer podložky DIN 9021?
Pošlite nám požadovaný rozmer, materiál, povrchovú úpravu a množstvo. Pri technicky špecifikovanom spoji doplňte požadovanú tvrdosť alebo výkres. Overíme vhodné prevedenie a dostupnosť.
