Plochá podložka pre skrutkové spoje

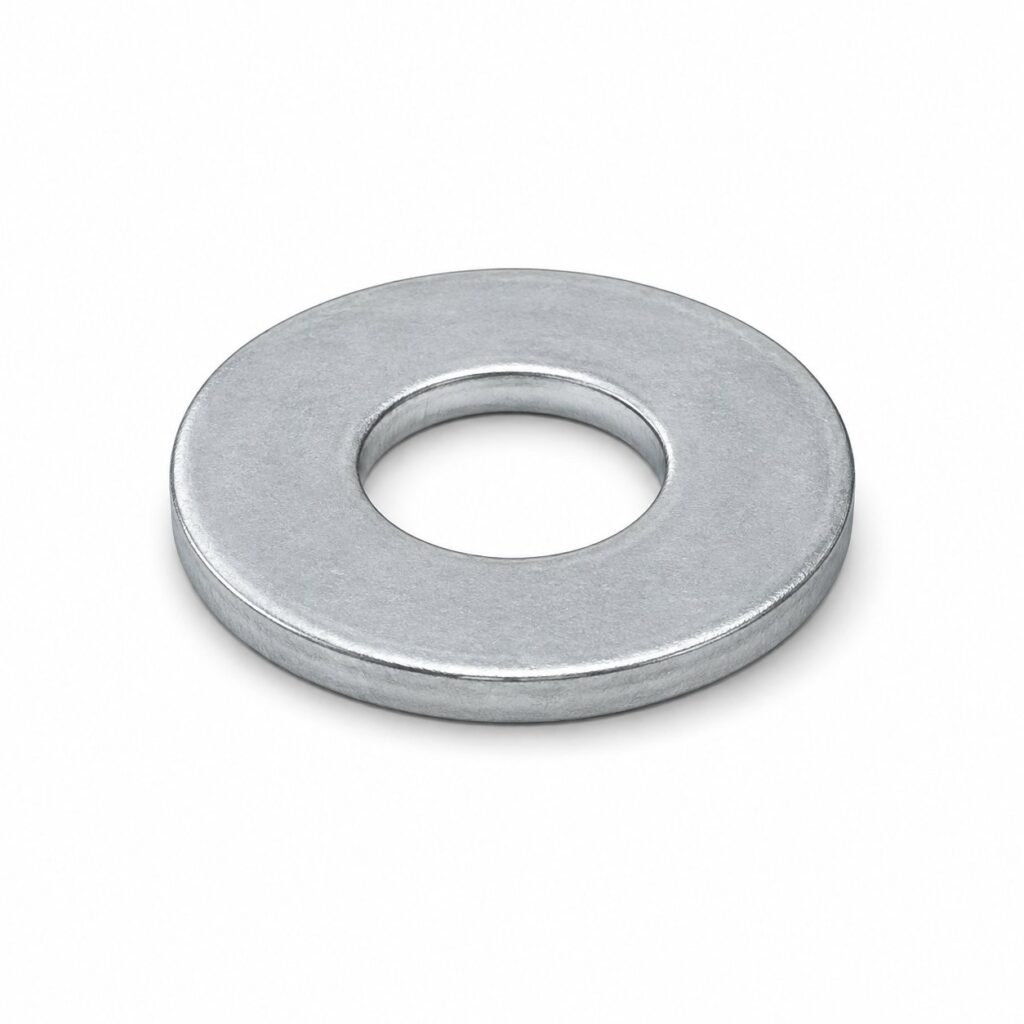

DIN 125 je klasická plochá podložka, ktorá rozkladá prítlak pod hlavou skrutky alebo maticou na dosadaciu plochu dielu. Pomáha chrániť povrch pri montáži a vytvoriť vhodnú oporu spojovacieho prvku.
Táto stránka uvádza prevedenie A bez skosenia. Podložka nemá vnútorný závit ani poistný mechanizmus; samotná plochá podložka nezaisťuje spoj proti povoleniu pri vibráciách.
Materiály, tvrdosť a povrchy
Materiál, tvrdosť a povrchová úprava sa volia samostatne. Oceľové prevedenia zahŕňajú podľa konkrétnej položky tvrdosť 140 HV, 200 HV alebo 300 HV. Pri nereze sa používa označenie A2 alebo A4; tvrdosť 200 HV je doložená iba pri vybraných rozmeroch.
| Materiál | Tvrdosť podložky | Doložené povrchové možnosti |
|---|---|---|
| Oceľ | 140 HV | Bez povrchovej úpravy, galvanický zinok, žiarový zinok, zinkolamelový povlak |
| Oceľ | 200 HV | Bez povrchovej úpravy, galvanický zinok, žiarový zinok, zinkolamelový povlak |
| Oceľ | 300 HV | Bez povrchovej úpravy, galvanický zinok, žiarový zinok, zinkolamelový povlak |
| Nerez A2 | 200 HV pri vybraných rozmeroch; inak podľa prevedenia | Nerezové prevedenie; povrch podľa konkrétneho výrobku |
| Nerez A4 | 200 HV pri vybraných rozmeroch; inak podľa prevedenia | Nerezové prevedenie; povrch podľa konkrétneho výrobku |
Tabuľka uvádza možnosti v rámci skupiny. Každá kombinácia materiálu, tvrdosti a povrchu má vlastný rozsah rozmerov; nejde o ponuku všetkých kombinácií v každom M. Pri nerezovom prevedení bez uvedenej tvrdosti ju overíme podľa konkrétneho výrobku.
HV označuje tvrdosť podložky. Nie je to pevnostná trieda skrutky ani matice. Oceľ bez povrchovej úpravy nie je automaticky čiernená a zinkolamelový povlak nie je galvanické zinkovanie.
Rozmery podložiek
Pre skrutku označuje menovitý priemer skrutky. Skutočný priemer otvoru podložky je uvedený osobitne ako d1; vonkajší priemer je d2. Podložka nemá závit.
Nasledujú menovité katalógové rozmery vybraných prevedení A v milimetroch. Rozsah jednotlivých materiálov a povrchov sa líši. Tabuľka nepredstavuje tolerančný výkres ani potvrdenie normovej zhody konkrétnej dodávky.
| Pre skrutku | Vnútorný priemer d1 [mm] | Vonkajší priemer d2 [mm] | Hrúbka [mm] |
|---|---|---|---|
| M1,6 | 1,7 | 4 | 0,3 |
| M2 | 2,2 | 5 | 0,3 |
| M2,2 | 2,4 | 6 | 0,5 |
| M2,5 | 2,7 | 6 | 0,5 |
| M3 | 3,2 | 7 | 0,5 |
| M3,5 | 3,7 | 8 | 0,5 |
| M4 | 4,3 | 9 | 0,8 |
| M5 | 5,3 | 10 | 1 |
| M6 | 6,4 | 12 | 1,6 |
| M7 | 7,4 | 14 | 1,6 |
| M8 | 8,4 | 16 | 1,6 |
| M10 | 10,5 | 20 | 2 |
| M12 | 13 | 24 | 2,5 |
| M14 | 15 | 28 | 2,5 |
| M16 | 17 | 30 | 3 |
| M18 | 19 | 34 | 3 |
| M20 | 21 | 37 | 3 |
| M22 | 23 | 39 | 3 |
| M24 | 25 | 44 | 4 |
| M27 | 28 | 50 | 4 |
| M30 | 31 | 56 | 4 |
| M33 | 34 | 60 | 5 |
| M36 | 37 | 66 | 5 |
| M39 | 40 | 72 | 6 |
| M42 | 43 | 78 | 7 |
| M45 | 46 | 85 | 7 |
| M48 | 50 | 92 | 8 |
| M52 | 54 | 98 | 8 |
| M56 | 58 | 105 | 9 |
| M60 | 62 | 110 | 9 |
| M64 | 66 | 115 | 9 |
| M72 | 74 | 125 | 10 |
| M76 | 78 | 135 | 10 |
| M80 | 82 | 140 | 12 |
| M90 | 93 | 160 | 12 |
Prehľad uvádza katalógové rozmery, nie aktuálny sklad JENPEX. Dostupnosť požadovaného rozmeru, materiálu a prevedenia overíme na základe dopytu.
Použitie a výber
Ploché podložky sa používajú pri montáži strojov, upevňovaní zariadení, v servise a údržbe. Výber musí zohľadniť veľkosť skrutky, otvor v diele, dosadaciu plochu, hrúbku a tvrdosť podložky aj podmienky prostredia.
Podložka nie je automaticky vhodná pod ľubovoľnú vysokopevnostnú skrutku. Potrebnú tvrdosť a geometriu určuje návrh spoja a dokumentácia konkrétneho prevedenia. Pri mäkkom podklade treba posúdiť aj jeho stlačenie; samotné vloženie podložky nezaručuje únosnosť spoja.
Súvisiace výrobky
DIN 9021 – veľkoplošné podložky poskytujú širšiu dosadaciu plochu. Prevedenia nie sú automaticky zameniteľné a bez posúdenia spoja sa neukladajú na seba.
Pri výbere protikusu porovnajte materiál, rozmery a požiadavky spoja. Súvisiaci výrobok nie je automatickým odporúčaním ľubovoľnej kombinácie.
Hľadáte konkrétny rozmer podložky DIN 125?
Pošlite nám požadovaný rozmer, materiál, povrchovú úpravu a množstvo. Pri technicky špecifikovanom spoji doplňte požadovanú tvrdosť alebo výkres. Overíme vhodné prevedenie a dostupnosť.
