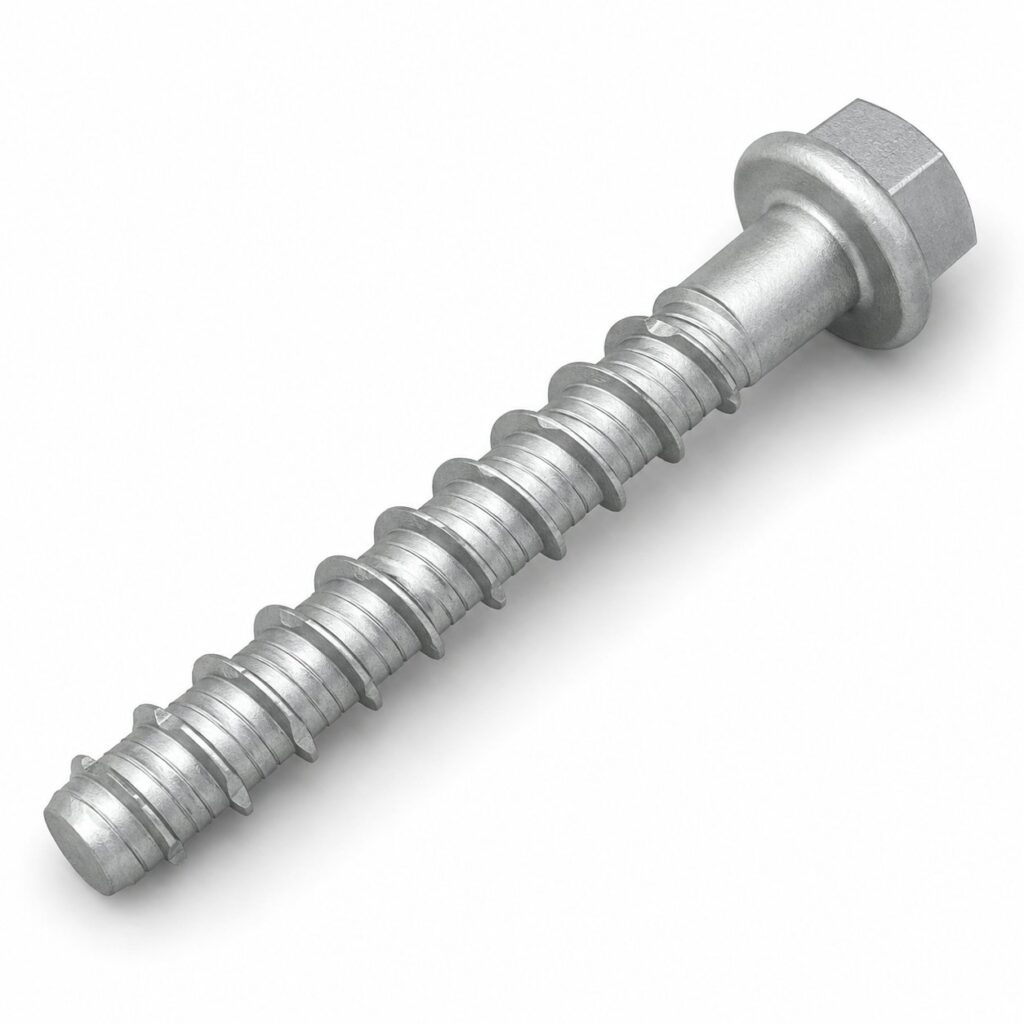

THE – skrutky do betónu so šesťhrannou hlavou

Priame mechanické kotvenie do betónu

THE od výrobcu INDEX je skrutková kotva na osadenie do predvŕtaného otvoru. Pri montáži sa jej závit zarezáva do betónu a vytvára mechanické spojenie s podkladom. Osádza sa priamo, bez plastovej hmoždinky alebo injektážnej živice.

Šesťhranná hlava s integrovanou prírubou slúži na prenos montážneho momentu a dosadnutie na upevňovaný diel. Označenie THE identifikuje produktový rad INDEX.

Podľa návrhu kotvenia možno vhodné prevedenie použiť na upevnenie konzol, montážnych dosiek, regálov, zábradlí a konštrukčných prvkov k betónu. Výber musí zodpovedať zaťaženiu, podkladu a prostrediu.

Materiál a povrchové prevedenie

Materiál

Uhlíková oceľ

Povrch

ATLANTIS C3-H

ATLANTIS C3-H je označenie povlaku výrobcu. Materiál a povrch predstavujú odlišné vlastnosti výrobku; povlak nie je pevnostnou triedou ani univerzálnym povolením na použitie v ľubovoľnom prostredí.

Pre oceľové THE sa použitie podľa nižšie uvedenej ETA vzťahuje na suché vnútorné prostredie. Tento rozsah je potrebné rešpektovať aj pri výbere variantu s povlakom ATLANTIS C3-H.

Prehľad rozmerov THE

V prvom stĺpci je menovitý priemer vrtáka d0, nie skutočný vonkajší priemer závitu. Druhý stĺpec uvádza konkrétne katalógové dĺžky L v milimetroch a označenia výrobcu; SW je veľkosť kľúča.

Prehľad uvádza katalógové rozmery, nie aktuálny sklad JENPEX. Dostupnosť konkrétneho rozmeru overíme na dopyt. Montážne parametre závisia od zvoleného prevedenia a hĺbky osadenia.

Príklad požiadavky: 8 × 100 mm – THE08100. Tento zápis neoznačuje metrický závit. Katalógové dĺžky nie sú hĺbkami osadenia.

Priemer otvoru v upevňovanom diele df, hrúbka dielu tfix, celková hĺbka osadenia hnom, účinná kotevná hĺbka hef a hĺbka vrtu h1 sú samostatné údaje. Pre jednu dĺžku sa prípustná tfix môže meniť podľa zvolenej hĺbky osadenia. Presnú montážnu konfiguráciu určujte podľa príslušnej ETA a technického listu.

Technické posúdenie a podmienky použitia

Európske technické posúdenie ETA-20/0046, verzia 9 z 29. 5. 2026, je podkladom pre uvádzané rozmery THE s priemermi vrtáka 8, 10, 12, 14, 16 a 18 mm. Rozsah sa vzťahuje na vystužený alebo nevystužený betón bežnej objemovej hmotnosti bez vlákien, tried C20/25 až C50/60, trhlinový alebo netrhlinový, za podmienok príslušných príloh.

Seizmické kategórie C1/C2 sa vzťahujú iba na označené kombinácie priemeru a hĺbky osadenia v prílohe B1 ETA-20/0046, s parametrami príloh C11–C13. Požiarne posúdenie závisí od konkrétnej konfigurácie a návrhu podľa príslušných príloh; neznamená jednotnú požiarnu únosnosť celého sortimentu.

Použitie v dutinových paneloch, kameni alebo inom podklade nemožno automaticky považovať za pokryté tým istým posúdením.

Návrh musí zohľadniť zaťaženie, stav a triedu betónu, hrúbku podkladu, vzdialenosti od okrajov a medzi kotvami, výstuž aj hĺbku osadenia. Táto produktová stránka nenahrádza statický návrh kotvenia.

Montáž a demontáž

1. Zvoľte rozmer a montážnu konfiguráciu. Podľa návrhu a dokumentácie overte d0, h1, hnom, hrúbku upevňovaného dielu a geometriu spoja.
2. Vyvŕtajte a pripravte otvor. Použite zodpovedajúci vrták, príklepové vŕtanie a predpísanú hĺbku. Vrt vyčistite podľa návodu; alternatívny postup prípravy možno použiť iba za presných podmienok dokumentácie danej konfigurácie.
3. Osaďte skrutku cez upevňovaný diel. Použite správnu veľkosť nástrčného kľúča a vhodné montážne náradie. Rešpektujte povolené limity náradia a montážneho momentu. Maximálny dovolený moment nie je univerzálnym cieľovým momentom.
4. Skontrolujte výsledok montáže. Hlava má správne dosadať na diel a nesmie byť poškodená. Overte požadovanú hĺbku osadenia a kritériá dokončenej montáže podľa návodu výrobcu.

Demontáž nie je povolenie na opakované osadenie. Skrutku možno vyskrutkovať, ale pre montáž podľa uvedenej ETA je prípustné iba jednorazové osadenie. Tú istú skrutku preto neponúkame na opakované použitie v takto posúdenom kotvení.

Tento blok je orientačný. Pri práci použite kompletné montážne pokyny výrobcu pre konkrétny rozmer.
