Momentové kľúče 20–1500 Nm

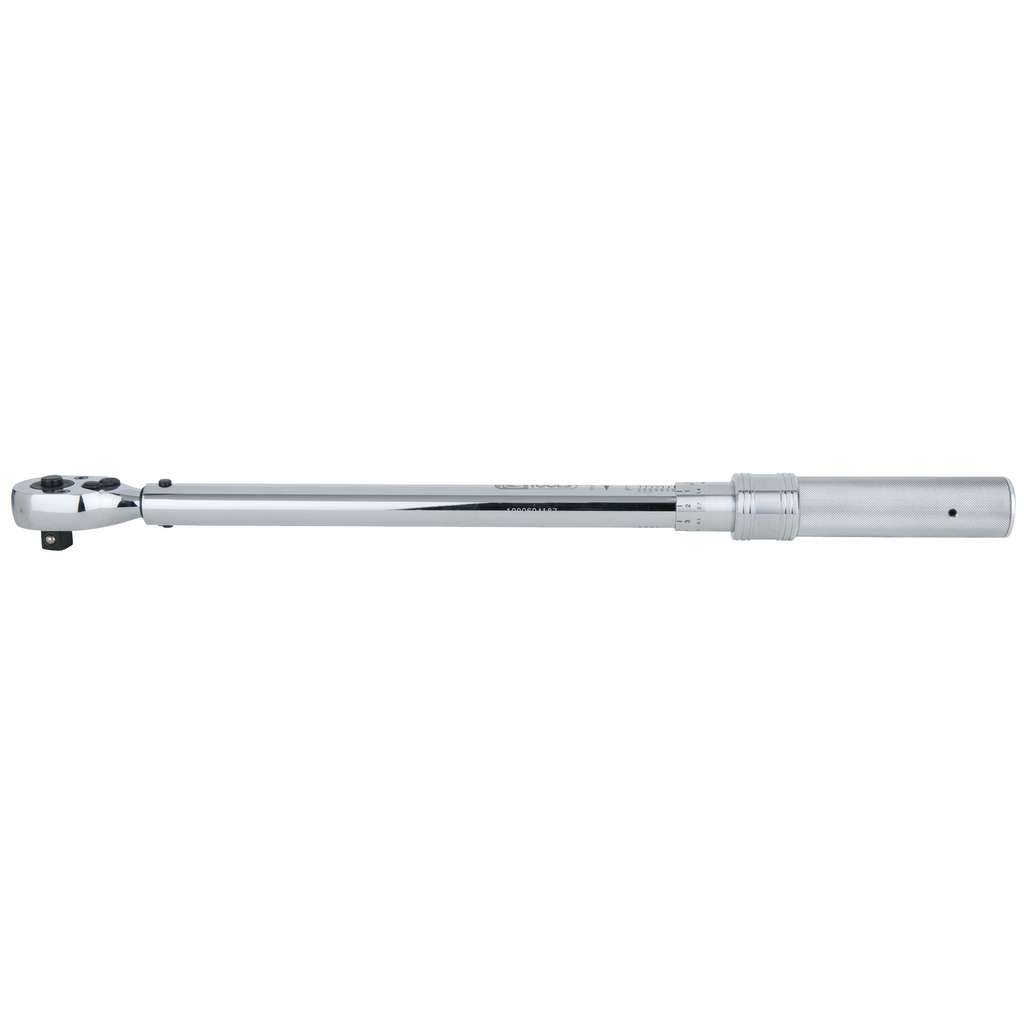

Momentový kľúč pre kontrolované uťahovanie

Momentový kľúč je nástroj na uťahovanie skrutkových spojov na nastavenú hodnotu uťahovacieho momentu. Uvedené priemyselné momentové kľúče KS Tools pri dosiahnutí nastavenej hodnoty vydajú počuteľný a hmatateľný signál. Výrobca ich určuje na kontrolované pravostranné aj ľavostranné uťahovanie a použitie v priemyselnej výrobe.

Správne nastavený uťahovací moment umožňuje vykonať montáž podľa požiadaviek konkrétneho skrutkového spoja. Hodnotu treba prevziať z montážnej dokumentácie stroja, zariadenia alebo konštrukcie; samotný rozmer štvorhranu neurčuje požadovaný moment spoja.

Výber rozsahu momentu a štvorhranu

Všetky dostupné varianty sú uvedené v jednej technickej tabuľke. Rad zahŕňa rozsahy 20–100, 40–200, 60–340, 100–600, 150–800, 200–1000 a 300–1500 Nm. Vyberte model, ktorého pracovný rozsah obsahuje požadovanú hodnotu a ktorého dĺžka umožňuje manipuláciu na pracovisku.

Pre momentový kľúč 100 Nm je k dispozícii variant 20–100 Nm so štvorhranom 3/8″. Momentový kľúč 200 Nm pokrýva model 40–200 Nm; pre požadovaných 300 Nm je v rade model 60–340 Nm. Tieto dva varianty majú štvorhran 1/2″.

Ak potrebujete momentový kľúč 500 Nm, táto hodnota patrí do rozsahu modelu 100–600 Nm. Pre momentový kľúč 1000 Nm je k dispozícii variant 200–1000 Nm. Oba majú štvorhran 3/4″. Najvyšší variant, momentový kľúč 1500 Nm s objednávacím číslom 516.5160, má rozsah 300–1500 Nm a štvorhran 1″.

Štvorhran je pripojovací rozmer pre nástrčnú hlavicu. Momentový kľúč 1/2″, momentový kľúč 3/4″ a momentový kľúč 1″ preto vyžadujú zodpovedajúci pripojovací rozmer príslušenstva. V tomto rade sa s vyššími rozsahmi mení aj dĺžka a hmotnosť nástroja; konkrétne hodnoty uvádza tabuľka.

Použitie vo výrobe, montáži a údržbe

Priemyselný momentový kľúč slúži na kontrolované uťahovanie skrutkových spojov pri výrobe, montáži, údržbe a servise strojov a technologických zariadení. Pri väčších skrutkových spojoch, vrátane spojov oceľových konštrukcií, sa vhodný variant vyberá podľa momentu predpísaného v montážnom postupe. Rozsahy pokrývajúce 500–1500 Nm umožňujú vybrať nástroj aj pre vysoké uťahovacie momenty; nejde o univerzálne určenie momentu pre konkrétnu skrutku.

Technické vyhotovenie

Výrobca: KS Tools. Kľúče majú mechanickú stupnicu, kovovú rukoväť, prepínateľnú račňovú hlavu a tlačidlo na rýchle uvoľnenie hlavice. Moment sa nastavuje otáčaním rukoväti a nastavenie možno zaistiť. Dvojitú stupnicu dopĺňa mikrometrická stupnica. Veľkosť dielika v Nm sa líši podľa variantu.

Výrobca uvádza presnosť spustenia ±3 %. Každý nástroj má individuálne sériové číslo. Štvorhran s guľôčkovou aretáciou je podľa DIN 3120 a ISO 1174.

Norma a sprievodná dokumentácia

V technických vlastnostiach výrobca uvádza presné označenie DIN EN ISO 6789-1:2017(E), spolu s DIN 3120 a ISO 1174. V popise dodávky samostatne uvádza kalibračné vyhlásenie o zhode podľa DIN EN ISO 6789:2017(E) s nadväznosťou na národné etalóny. Označenia preberáme v podobe uvedenej výrobcom.
