DIN 931 a ISO 4014

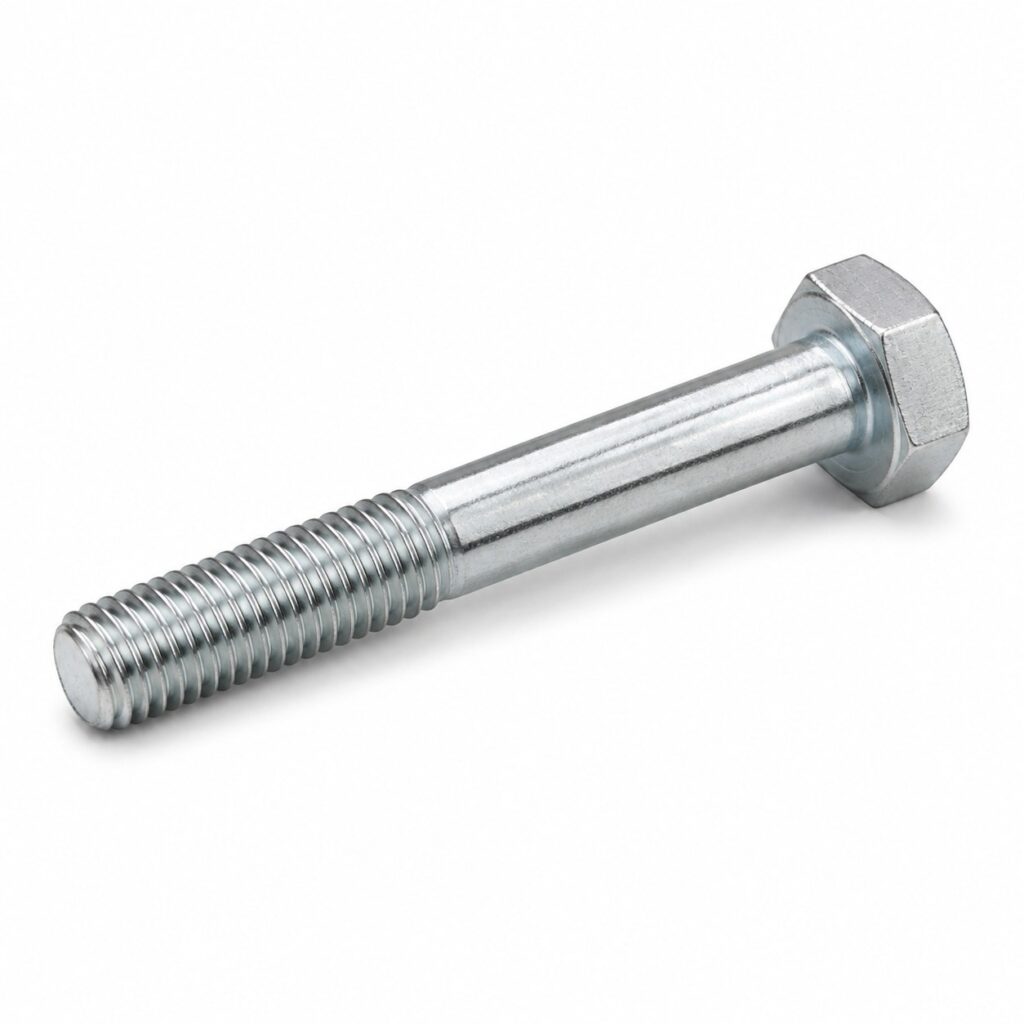

DIN 931 / ISO 4014 označuje skrutku so šesťhrannou hlavou s čiastočným metrickým závitom. Medzi hlavou a závitovou časťou zostáva hladká nezávitová časť drieku. DIN 931 je staršie označenie, ktoré sa stále používa vo výkresoch a nákupných špecifikáciách; aktuálnou medzinárodnou nástupníckou normou je ISO 4014.
Referenčná dĺžka závitu b závisí od priemeru závitu d aj od celkovej menovitej dĺžky L. Pri náhrade DIN 931 normou ISO 4014 treba overiť vydanie normy, rozmery hlavy a dĺžku závitovej časti.
JENPEX pripravuje B2B ponuku podľa požadovaného priemeru, dĺžky, pevnostnej triedy, materiálu, povrchovej úpravy, množstva a dokumentácie. Uvedené možnosti nepredstavujú potvrdenie skladovej dostupnosti konkrétnej kombinácie.
Technická špecifikácia
- Norma
- DIN 931 / ISO 4014
- Technický názov
- Skrutka so šesťhrannou hlavou s čiastočným závitom
- Typ hlavy
- Vonkajšia šesťhranná hlava
- Závit
- Čiastočný hrubý metrický závit
- Driek
- Hladká nezávitová časť medzi hlavou a závitom
- Dĺžka závitu b
- Referenčná hodnota podľa priemeru d a menovitej dĺžky L
- Pevnostné triedy pre dopyt
- 8.8 / 10.9 / 12.9
- Nerezové vyhotovenia pre dopyt
- A2-70 / A4-70
- Povrchové úpravy pre dopyt
- Zn / HDG – žiarové zinkovanie
Pevnostné triedy, nerezové vyhotovenia a povrchy
8.8
Oceľová skrutka s menovitou pevnosťou v ťahu 800 MPa a menovitým pomerom medze klzu 0,8.
10.9
Vysokopevnostné oceľové vyhotovenie s menovitou pevnosťou v ťahu 1 000 MPa a pomerom medze klzu 0,9.
12.9
Vysokopevnostné oceľové vyhotovenie s menovitou pevnosťou v ťahu 1 200 MPa a pomerom medze klzu 0,9. Vhodnosť musí vychádzať z návrhu spoja.
A2-70
Austenitická nehrdzavejúca oceľ A2; trieda 70 označuje minimálnu pevnosť v ťahu 700 MPa v príslušnom rozsahu ISO 3506-1.
A4-70
Austenitická nehrdzavejúca oceľ A4 s molybdénom a zvýšenou odolnosťou v chloridovom a náročnejšom koróznom prostredí.
Zn a HDG
Zn spravidla znamená galvanicky zinkovaný povrch. HDG je žiarovo zinkovaný povlak; pri závite treba zosúladiť hrúbku povlaku, toleranciu a párovú maticu.
Štandardné rozmery DIN 931 / ISO 4014
Rozmerová tabuľka uvádza štandardné kombinácie menovitého priemeru závitu, celkovej dĺžky L a referenčnej dĺžky závitu b podľa ISO 4014:2022. Norma pokrýva hrubé metrické závity od M1,6 do M64, ale nie každý priemer je štandardný v každej dĺžke.
Rozmery označené ako nepreferované sú v ISO 4014 uvedené v zátvorkách. Tabuľka opisuje normový rozmer, nie skladový sortiment. Dostupnosť konkrétnej kombinácie, pevnostnej triedy, materiálu a povrchovej úpravy JENPEX potvrdí na dopyt.
| Závit | Štandardné dĺžky | Dĺžka závitu b |
|---|---|---|
| M1.6 |
Minimum 12 mm · maximum 16 mm M1.6 × 12, M1.6 × 16 |
L ≤ 125 mm: b = 9 mm |
| M2 |
Minimum 16 mm · maximum 20 mm M2 × 16, M2 × 20 |
L ≤ 125 mm: b = 10 mm |
| M2.5 |
Minimum 16 mm · maximum 25 mm M2.5 × 16, M2.5 × 20, M2.5 × 25 |
L ≤ 125 mm: b = 11 mm |
| M3 |
Minimum 20 mm · maximum 30 mm M3 × 20, M3 × 25, M3 × 30 |
L ≤ 125 mm: b = 12 mm |
| M3.5nepreferovaný rozmer ISO |
Minimum 20 mm · maximum 35 mm M3.5 × 20, M3.5 × 25, M3.5 × 30, M3.5 × 35 |
L ≤ 125 mm: b = 13 mm |
| M4 |
Minimum 25 mm · maximum 40 mm M4 × 25, M4 × 30, M4 × 35, M4 × 40 |
L ≤ 125 mm: b = 14 mm |
| M5 |
Minimum 25 mm · maximum 50 mm M5 × 25, M5 × 30, M5 × 35, M5 × 40, M5 × 45, M5 × 50 |
L ≤ 125 mm: b = 16 mm |
| M6 |
Minimum 30 mm · maximum 60 mm M6 × 30, M6 × 35, M6 × 40, M6 × 45, M6 × 50, M6 × 55, M6 × 60 |
L ≤ 125 mm: b = 18 mm |
| M7nepreferovaný rozmer ISO |
Minimum 35 mm · maximum 70 mm M7 × 35, M7 × 40, M7 × 45, M7 × 50, M7 × 55, M7 × 60, M7 × 65, M7 × 70 |
L ≤ 125 mm: b = 20 mm |
| M8 |
Minimum 40 mm · maximum 80 mm M8 × 40, M8 × 45, M8 × 50, M8 × 55, M8 × 60, M8 × 65, M8 × 70, M8 × 80 |
L ≤ 125 mm: b = 22 mm |
| M10 |
Minimum 45 mm · maximum 100 mm M10 × 45, M10 × 50, M10 × 55, M10 × 60, M10 × 65, M10 × 70, M10 × 80, M10 × 90, M10 × 100 |
L ≤ 125 mm: b = 26 mm |
| M12 |
Minimum 50 mm · maximum 120 mm M12 × 50, M12 × 55, M12 × 60, M12 × 65, M12 × 70, M12 × 80, M12 × 90, M12 × 100, M12 × 110, M12 × 120 |
L ≤ 125 mm: b = 30 mm |
| M14nepreferovaný rozmer ISO |
Minimum 55 mm · maximum 140 mm M14 × 55, M14 × 60, M14 × 65, M14 × 70, M14 × 80, M14 × 90, M14 × 100, M14 × 110, M14 × 120, M14 × 130, M14 × 140 |
L ≤ 125 mm: b = 34 mm 125 < L ≤ 200 mm: b = 40 mm |
| M16 |
Minimum 65 mm · maximum 160 mm M16 × 65, M16 × 70, M16 × 80, M16 × 90, M16 × 100, M16 × 110, M16 × 120, M16 × 130, M16 × 140, M16 × 150, M16 × 160 |
L ≤ 125 mm: b = 38 mm 125 < L ≤ 200 mm: b = 44 mm |
| M18nepreferovaný rozmer ISO |
Minimum 70 mm · maximum 180 mm M18 × 70, M18 × 80, M18 × 90, M18 × 100, M18 × 110, M18 × 120, M18 × 130, M18 × 140, M18 × 150, M18 × 160, M18 × 180 |
L ≤ 125 mm: b = 42 mm 125 < L ≤ 200 mm: b = 48 mm |
| M20 |
Minimum 80 mm · maximum 200 mm M20 × 80, M20 × 90, M20 × 100, M20 × 110, M20 × 120, M20 × 130, M20 × 140, M20 × 150, M20 × 160, M20 × 180, M20 × 200 |
L ≤ 125 mm: b = 46 mm 125 < L ≤ 200 mm: b = 52 mm |
| M22nepreferovaný rozmer ISO |
Minimum 90 mm · maximum 220 mm M22 × 90, M22 × 100, M22 × 110, M22 × 120, M22 × 130, M22 × 140, M22 × 150, M22 × 160, M22 × 180, M22 × 200, M22 × 220 |
L ≤ 125 mm: b = 50 mm 125 < L ≤ 200 mm: b = 56 mm L > 200 mm: b = 69 mm |
| M24 |
Minimum 90 mm · maximum 240 mm M24 × 90, M24 × 100, M24 × 110, M24 × 120, M24 × 130, M24 × 140, M24 × 150, M24 × 160, M24 × 180, M24 × 200, M24 × 220, M24 × 240 |
L ≤ 125 mm: b = 54 mm 125 < L ≤ 200 mm: b = 60 mm L > 200 mm: b = 73 mm |
| M27nepreferovaný rozmer ISO |
Minimum 100 mm · maximum 260 mm M27 × 100, M27 × 110, M27 × 120, M27 × 130, M27 × 140, M27 × 150, M27 × 160, M27 × 180, M27 × 200, M27 × 220, M27 × 240, M27 × 260 |
L ≤ 125 mm: b = 60 mm 125 < L ≤ 200 mm: b = 66 mm L > 200 mm: b = 79 mm |
| M30 |
Minimum 110 mm · maximum 300 mm M30 × 110, M30 × 120, M30 × 130, M30 × 140, M30 × 150, M30 × 160, M30 × 180, M30 × 200, M30 × 220, M30 × 240, M30 × 260, M30 × 280, M30 × 300 |
L ≤ 125 mm: b = 66 mm 125 < L ≤ 200 mm: b = 72 mm L > 200 mm: b = 85 mm |
| M33nepreferovaný rozmer ISO |
Minimum 120 mm · maximum 320 mm M33 × 120, M33 × 130, M33 × 140, M33 × 150, M33 × 160, M33 × 180, M33 × 200, M33 × 220, M33 × 240, M33 × 260, M33 × 280, M33 × 300, M33 × 320 |
L ≤ 125 mm: b = 72 mm 125 < L ≤ 200 mm: b = 78 mm L > 200 mm: b = 91 mm |
| M36 |
Minimum 140 mm · maximum 360 mm M36 × 140, M36 × 150, M36 × 160, M36 × 180, M36 × 200, M36 × 220, M36 × 240, M36 × 260, M36 × 280, M36 × 300, M36 × 320, M36 × 340, M36 × 360 |
125 < L ≤ 200 mm: b = 84 mm L > 200 mm: b = 97 mm |
| M39nepreferovaný rozmer ISO |
Minimum 150 mm · maximum 380 mm M39 × 150, M39 × 160, M39 × 180, M39 × 200, M39 × 220, M39 × 240, M39 × 260, M39 × 280, M39 × 300, M39 × 320, M39 × 340, M39 × 360, M39 × 380 |
125 < L ≤ 200 mm: b = 90 mm L > 200 mm: b = 103 mm |
| M42 |
Minimum 160 mm · maximum 420 mm M42 × 160, M42 × 180, M42 × 200, M42 × 220, M42 × 240, M42 × 260, M42 × 280, M42 × 300, M42 × 320, M42 × 340, M42 × 360, M42 × 380, M42 × 400, M42 × 420 |
125 < L ≤ 200 mm: b = 96 mm L > 200 mm: b = 109 mm |
| M45nepreferovaný rozmer ISO |
Minimum 160 mm · maximum 440 mm M45 × 160, M45 × 180, M45 × 200, M45 × 220, M45 × 240, M45 × 260, M45 × 280, M45 × 300, M45 × 320, M45 × 340, M45 × 360, M45 × 380, M45 × 400, M45 × 420, M45 × 440 |
125 < L ≤ 200 mm: b = 102 mm L > 200 mm: b = 115 mm |
| M48 |
Minimum 180 mm · maximum 480 mm M48 × 180, M48 × 200, M48 × 220, M48 × 240, M48 × 260, M48 × 280, M48 × 300, M48 × 320, M48 × 340, M48 × 360, M48 × 380, M48 × 400, M48 × 420, M48 × 440, M48 × 460, M48 × 480 |
125 < L ≤ 200 mm: b = 108 mm L > 200 mm: b = 121 mm |
| M52nepreferovaný rozmer ISO |
Minimum 200 mm · maximum 500 mm M52 × 200, M52 × 220, M52 × 240, M52 × 260, M52 × 280, M52 × 300, M52 × 320, M52 × 340, M52 × 360, M52 × 380, M52 × 400, M52 × 420, M52 × 440, M52 × 460, M52 × 480, M52 × 500 |
125 < L ≤ 200 mm: b = 116 mm L > 200 mm: b = 129 mm |
| M56 |
Minimum 220 mm · maximum 500 mm M56 × 220, M56 × 240, M56 × 260, M56 × 280, M56 × 300, M56 × 320, M56 × 340, M56 × 360, M56 × 380, M56 × 400, M56 × 420, M56 × 440, M56 × 460, M56 × 480, M56 × 500 |
L > 200 mm: b = 137 mm |
| M60nepreferovaný rozmer ISO |
Minimum 220 mm · maximum 500 mm M60 × 220, M60 × 240, M60 × 260, M60 × 280, M60 × 300, M60 × 320, M60 × 340, M60 × 360, M60 × 380, M60 × 400, M60 × 420, M60 × 440, M60 × 460, M60 × 480, M60 × 500 |
L > 200 mm: b = 145 mm |
| M64 |
Minimum 220 mm · maximum 500 mm M64 × 220, M64 × 240, M64 × 260, M64 × 280, M64 × 300, M64 × 320, M64 × 340, M64 × 360, M64 × 380, M64 × 400, M64 × 420, M64 × 440, M64 × 460, M64 × 480, M64 × 500 |
L > 200 mm: b = 153 mm |
Ak požadovaný priemer alebo kombinácia M × L v tabuľke nie je, nejde o štandardnú kombináciu ISO 4014:2022. Napríklad M19 nie je normový priemer; M8 × 180 je mimo štandardného rozsahu M8, ktorý je 40 až 80 mm. Kontaktujte nás pre preverenie alternatívnej normy alebo špeciálneho vyhotovenia.
DIN 931 alebo DIN 933?
DIN 931 / ISO 4014
Čiastočný závit a hladká nezávitová časť drieku. Používa sa tam, kde má cez nezávitovanú časť spoja prechádzať plný driek.
DIN 933 / ISO 4017
Plný závit vedený až pod hlavu. Je vhodný, keď je potrebný závit pozdĺž celej upínacej dĺžky.
Typické použitie
- stroje, výrobné zariadenia a priemyselné montážne celky,
- oceľové konštrukčné diely, konzoly, kryty a príruby,
- spoje, v ktorých má hladká časť drieku prechádzať cez spájané diely,
- uloženia, vodiace prvky a spoje namáhané priečnymi silami po technickom posúdení,
- údržba, opravy a náhrada spojovacích prvkov po overení normy a rozmerov,
- sériová výroba a B2B zásobovanie podľa výkresu, kusovníka alebo technickej špecifikácie.
Technické informácie
Čo je DIN 931 / ISO 4014?
Je to skrutka so šesťhrannou hlavou, čiastočným hrubým metrickým závitom a hladkou nezávitovou časťou drieku. ISO 4014 je medzinárodná nástupnícka norma staršieho označenia DIN 931.
Aký je rozdiel medzi DIN 931 a DIN 933?
DIN 931 / ISO 4014 má čiastočný závit a hladký driek. DIN 933 / ISO 4017 má plný závit až pod hlavu.
Je každá dĺžka dostupná pre každý priemer?
Nie. Každý priemer má vlastný normový rozsah dĺžok. Napríklad ISO 4014:2022 uvádza pre M8 štandardné dĺžky 40 až 80 mm; M8 × 180 preto nie je štandardná kombinácia.
Ako sa určuje dĺžka závitu pri DIN 931?
Referenčná dĺžka b závisí od priemeru d a celkovej dĺžky L: 2d + 6 mm do 125 mm, 2d + 12 mm nad 125 do 200 mm a 2d + 25 mm nad 200 mm. Tabuľka uvádza príslušnú hodnotu pri každom priemere.
Čo ak požadovaný rozmer nie je v tabuľke?
Pošlite JENPEX požadovaný priemer, dĺžku, materiál, pevnostnú triedu, povrch a množstvo. Preveríme alternatívnu normu alebo špeciálne vyhotovenie; tým sa nepotvrdzuje skladová dostupnosť.
