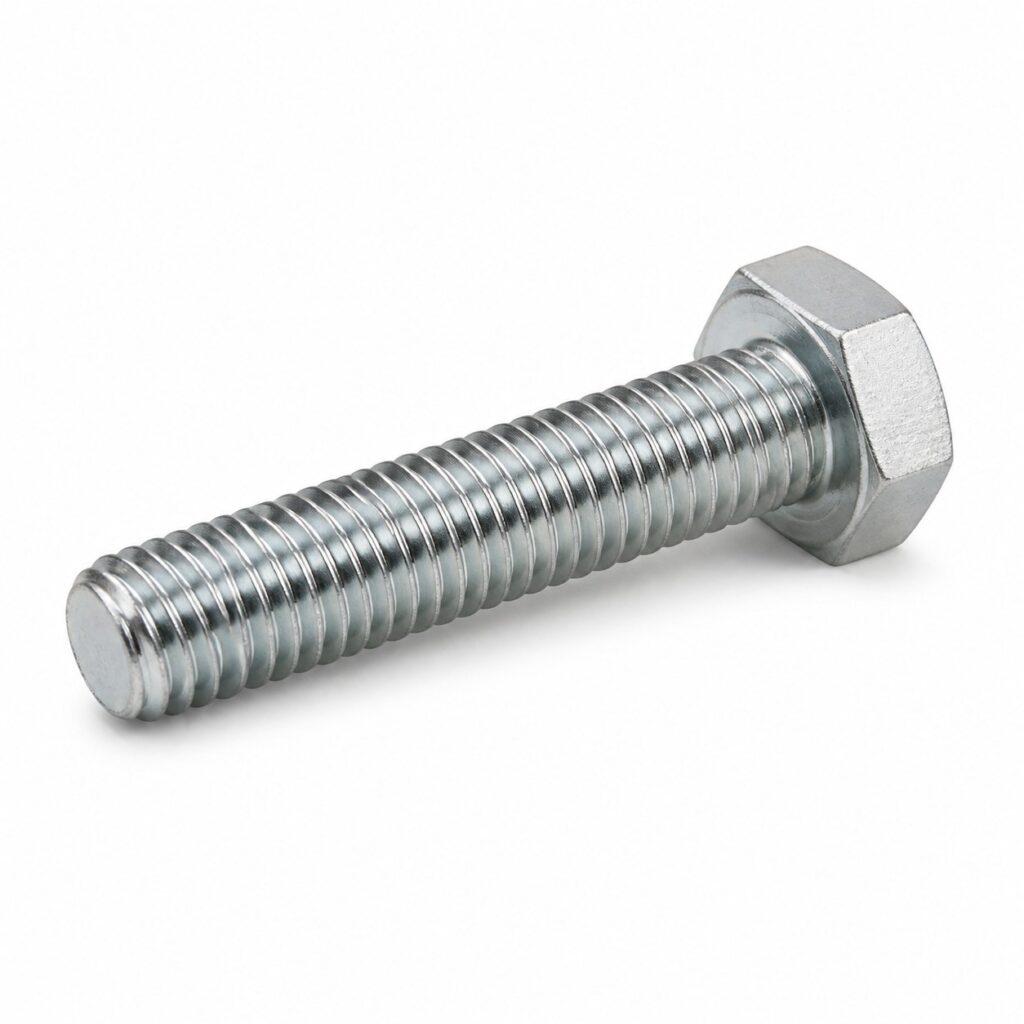

DIN 933 / ISO 4017 – šesťhranná skrutka

DIN 933 a ISO 4017

DIN 933 / ISO 4017 označuje skrutku so šesťhrannou hlavou a plným metrickým závitom vedeným až pod hlavu. DIN 933 je staršie, v technickej a obchodnej praxi stále používané označenie. Aktuálnou medzinárodnou nástupníckou normou je ISO 4017. Pri náhrade DIN za ISO treba overiť požadované vydanie normy a rozmery hlavy.

JENPEX pripravuje B2B ponuku podľa požadovaného priemeru, dĺžky, pevnostnej triedy, materiálu, povrchovej úpravy, množstva a dokumentácie. Uvedené možnosti nepredstavujú potvrdenie skladovej dostupnosti konkrétnej kombinácie.

Technická špecifikácia

Norma: DIN 933 / ISO 4017
Technický názov: Skrutka so šesťhrannou hlavou s plným závitom
Typ hlavy: Vonkajšia šesťhranná hlava
Závit: Plný metrický závit až pod hlavu
Pevnostné triedy pre dopyt: 8.8 / 10.9 / 12.9
Nerezové vyhotovenia pre dopyt: A2-70 / A4-70
Povrchové úpravy pre dopyt: Zn / HDG – žiarové zinkovanie

Pevnostné triedy, nerezové vyhotovenia a povrchy

8.8

Oceľová skrutka s menovitou pevnosťou v ťahu 800 MPa a menovitým pomerom medze klzu 0,8.

10.9

Vysokopevnostné oceľové vyhotovenie s menovitou pevnosťou v ťahu 1 000 MPa a pomerom medze klzu 0,9.

12.9

Vysokopevnostné oceľové vyhotovenie s menovitou pevnosťou v ťahu 1 200 MPa a pomerom medze klzu 0,9. Vhodnosť musí vychádzať z návrhu spoja.

A2-70

Austenitická nehrdzavejúca oceľ A2; trieda 70 označuje minimálnu pevnosť v ťahu 700 MPa v príslušnom rozsahu ISO 3506-1.

A4-70

Austenitická nehrdzavejúca oceľ A4 s molybdénom a zvýšenou odolnosťou v chloridovom a náročnejšom koróznom prostredí.

Zn a HDG

Zn spravidla znamená galvanicky zinkovaný povrch. HDG je žiarovo zinkovaný povlak; pri závite treba zosúladiť hrúbku povlaku, toleranciu a párovú maticu.

Štandardné rozmery DIN 933 / ISO 4017

Rozmerová tabuľka uvádza štandardné kombinácie menovitého priemeru závitu a menovitej dĺžky skrutiek podľa aktuálnej ISO 4017:2022. Nie každý metrický priemer je súčasťou normy a nie každý uvedený priemer je štandardný v každej dĺžke.

Rozmery označené ako nepreferované sú v ISO 4017 uvedené v zátvorkách. Tabuľka opisuje normový rozmer, nie skladový sortiment. Dostupnosť konkrétnej kombinácie, pevnostnej triedy, materiálu a povrchovej úpravy JENPEX potvrdí na dopyt.

Štandardné kombinácie menovitého priemeru závitu a menovitej dĺžky podľa ISO 4017:2022, tabuľky 1 až 4
Závit	Štandardné dĺžky
M4	Minimum 8 mm · maximum 40 mm M4 × 8, M4 × 10, M4 × 12, M4 × 16, M4 × 20, M4 × 25, M4 × 30, M4 × 35, M4 × 40
M5	Minimum 10 mm · maximum 50 mm M5 × 10, M5 × 12, M5 × 16, M5 × 20, M5 × 25, M5 × 30, M5 × 35, M5 × 40, M5 × 45, M5 × 50
M6	Minimum 12 mm · maximum 60 mm M6 × 12, M6 × 16, M6 × 20, M6 × 25, M6 × 30, M6 × 35, M6 × 40, M6 × 45, M6 × 50, M6 × 55, M6 × 60
M7nepreferovaný rozmer ISO	Minimum 16 mm · maximum 70 mm M7 × 16, M7 × 20, M7 × 25, M7 × 30, M7 × 35, M7 × 40, M7 × 45, M7 × 50, M7 × 55, M7 × 60, M7 × 65, M7 × 70
M8	Minimum 16 mm · maximum 80 mm M8 × 16, M8 × 20, M8 × 25, M8 × 30, M8 × 35, M8 × 40, M8 × 45, M8 × 50, M8 × 55, M8 × 60, M8 × 65, M8 × 70, M8 × 80
M10	Minimum 20 mm · maximum 100 mm M10 × 20, M10 × 25, M10 × 30, M10 × 35, M10 × 40, M10 × 45, M10 × 50, M10 × 55, M10 × 60, M10 × 65, M10 × 70, M10 × 80, M10 × 90, M10 × 100
M12	Minimum 25 mm · maximum 120 mm M12 × 25, M12 × 30, M12 × 35, M12 × 40, M12 × 45, M12 × 50, M12 × 55, M12 × 60, M12 × 65, M12 × 70, M12 × 80, M12 × 90, M12 × 100, M12 × 110, M12 × 120
M14nepreferovaný rozmer ISO	Minimum 30 mm · maximum 140 mm M14 × 30, M14 × 35, M14 × 40, M14 × 45, M14 × 50, M14 × 55, M14 × 60, M14 × 65, M14 × 70, M14 × 80, M14 × 90, M14 × 100, M14 × 110, M14 × 120, M14 × 130, M14 × 140
M16	Minimum 35 mm · maximum 160 mm M16 × 35, M16 × 40, M16 × 45, M16 × 50, M16 × 55, M16 × 60, M16 × 65, M16 × 70, M16 × 80, M16 × 90, M16 × 100, M16 × 110, M16 × 120, M16 × 130, M16 × 140, M16 × 150, M16 × 160
M18nepreferovaný rozmer ISO	Minimum 40 mm · maximum 180 mm M18 × 40, M18 × 45, M18 × 50, M18 × 55, M18 × 60, M18 × 65, M18 × 70, M18 × 80, M18 × 90, M18 × 100, M18 × 110, M18 × 120, M18 × 130, M18 × 140, M18 × 150, M18 × 160, M18 × 180
M20	Minimum 40 mm · maximum 200 mm M20 × 40, M20 × 45, M20 × 50, M20 × 55, M20 × 60, M20 × 65, M20 × 70, M20 × 80, M20 × 90, M20 × 100, M20 × 110, M20 × 120, M20 × 130, M20 × 140, M20 × 150, M20 × 160, M20 × 180, M20 × 200
M22nepreferovaný rozmer ISO	Minimum 45 mm · maximum 200 mm M22 × 45, M22 × 50, M22 × 55, M22 × 60, M22 × 65, M22 × 70, M22 × 80, M22 × 90, M22 × 100, M22 × 110, M22 × 120, M22 × 130, M22 × 140, M22 × 150, M22 × 160, M22 × 180, M22 × 200
M24	Minimum 50 mm · maximum 200 mm M24 × 50, M24 × 55, M24 × 60, M24 × 65, M24 × 70, M24 × 80, M24 × 90, M24 × 100, M24 × 110, M24 × 120, M24 × 130, M24 × 140, M24 × 150, M24 × 160, M24 × 180, M24 × 200
M27nepreferovaný rozmer ISO	Minimum 55 mm · maximum 200 mm M27 × 55, M27 × 60, M27 × 65, M27 × 70, M27 × 80, M27 × 90, M27 × 100, M27 × 110, M27 × 120, M27 × 130, M27 × 140, M27 × 150, M27 × 160, M27 × 180, M27 × 200
M30	Minimum 60 mm · maximum 200 mm M30 × 60, M30 × 65, M30 × 70, M30 × 80, M30 × 90, M30 × 100, M30 × 110, M30 × 120, M30 × 130, M30 × 140, M30 × 150, M30 × 160, M30 × 180, M30 × 200
M33nepreferovaný rozmer ISO	Minimum 70 mm · maximum 200 mm M33 × 70, M33 × 80, M33 × 90, M33 × 100, M33 × 110, M33 × 120, M33 × 130, M33 × 140, M33 × 150, M33 × 160, M33 × 180, M33 × 200
M36	Minimum 80 mm · maximum 200 mm M36 × 80, M36 × 90, M36 × 100, M36 × 110, M36 × 120, M36 × 130, M36 × 140, M36 × 150, M36 × 160, M36 × 180, M36 × 200
M39nepreferovaný rozmer ISO	Minimum 80 mm · maximum 200 mm M39 × 80, M39 × 90, M39 × 100, M39 × 110, M39 × 120, M39 × 130, M39 × 140, M39 × 150, M39 × 160, M39 × 180, M39 × 200
M42	Minimum 90 mm · maximum 200 mm M42 × 90, M42 × 100, M42 × 110, M42 × 120, M42 × 130, M42 × 140, M42 × 150, M42 × 160, M42 × 180, M42 × 200
M45nepreferovaný rozmer ISO	Minimum 90 mm · maximum 200 mm M45 × 90, M45 × 100, M45 × 110, M45 × 120, M45 × 130, M45 × 140, M45 × 150, M45 × 160, M45 × 180, M45 × 200
M48	Minimum 100 mm · maximum 200 mm M48 × 100, M48 × 110, M48 × 120, M48 × 130, M48 × 140, M48 × 150, M48 × 160, M48 × 180, M48 × 200
M52nepreferovaný rozmer ISO	Minimum 110 mm · maximum 200 mm M52 × 110, M52 × 120, M52 × 130, M52 × 140, M52 × 150, M52 × 160, M52 × 180, M52 × 200
M56	Minimum 120 mm · maximum 200 mm M56 × 120, M56 × 130, M56 × 140, M56 × 150, M56 × 160, M56 × 180, M56 × 200
M60nepreferovaný rozmer ISO	Minimum 120 mm · maximum 200 mm M60 × 120, M60 × 130, M60 × 140, M60 × 150, M60 × 160, M60 × 180, M60 × 200
M64	Minimum 120 mm · maximum 200 mm M64 × 120, M64 × 130, M64 × 140, M64 × 150, M64 × 160, M64 × 180, M64 × 200

Ak požadovaný rozmer v tabuľke nie je, napríklad M19 alebo M8 × 180, nejde o štandardnú kombináciu ISO 4017:2022. Kontaktujte nás pre preverenie alternatívnej normy, špeciálneho vyhotovenia alebo výroby na dopyt.

Typické použitie

stroje, výrobné zariadenia a priemyselné montážne celky,
oceľové konštrukčné diely, konzoly, kryty a príruby,
spoje vyžadujúce závit po celej dĺžke drieku,
údržba, opravy a náhrada spojovacích prvkov po overení normy a rozmerov,
sériová výroba a B2B zásobovanie podľa výkresu, kusovníka alebo technickej špecifikácie.

Technické informácie

Aké priemery DIN 933 / ISO 4017 sú štandardné?

ISO 4017:2022 pokrýva hrubé metrické závity M1,6 až M64. V tabuľke od M4 sú preferované M4, M5, M6, M8, M10, M12, M16, M20, M24, M30, M36, M42, M48, M56 a M64; ďalšie rozmery uvedené normou sú označené ako nepreferované.

Existuje každý metrický priemer?

Nie. ISO 4017 používa určený rad priemerov. Priemer, ktorý v tabuľkách normy nie je uvedený, nie je štandardným rozmerom ISO 4017.

Prečo napríklad nemusí existovať M19?

M19 nie je uvedený medzi štandardnými ani nepreferovanými priemermi ISO 4017:2022. Požiadavku M19 treba preveriť podľa inej normy, výkresu alebo ako špeciálne vyhotovenie.

Je každá dĺžka dostupná pre každý priemer?

Nie. Každý priemer má vlastnú najkratšiu a najväčšiu štandardnú dĺžku. Napríklad pre M8 je v ISO 4017:2022 štandardný rozsah 16 až 80 mm, preto M8 × 180 nie je štandardná kombinácia tejto normy.

Čo robiť, ak požadovaný rozmer nie je v tabuľke?

Pošlite JENPEX požadovaný priemer, dĺžku, materiál, pevnostnú triedu, povrch a množstvo. Preveríme vhodnú alternatívnu normu alebo špeciálne vyhotovenie; tým sa nepotvrdzuje skladová dostupnosť.
