Konštrukčné vruty WKCP
WKCP je označenie radu konštrukčných vrutov pre spoje drevených prvkov. Táto stránka sa vzťahuje na oceľové vruty so žltým zinkovaním a voskovou vrstvou. WKCP je produktový rad, nie označenie normy DIN alebo ISO.

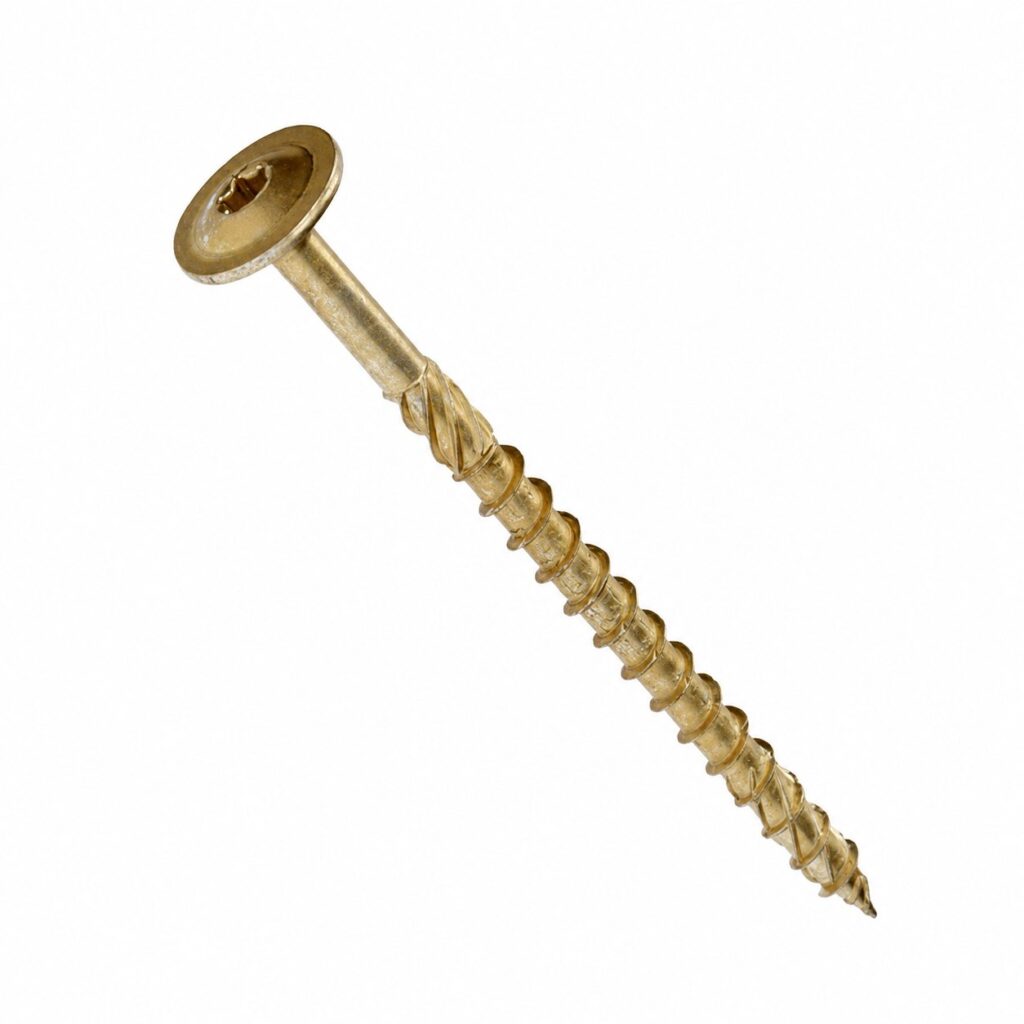

Tanierová hlava, pohon TX a závit
- Tanierová hlava
- Širšia dosadacia plocha rozkladá prítlak na povrch pripevňovaného dielu. Na rozdiel od zápustnej hlavy nie je určená na kužeľové zapustenie do dreva; pri návrhu treba počítať s jej polohou na povrchu.
- Pohon TX
- Použite bit zodpovedajúcej veľkosti: priemer 5 mm má TX25, priemer 6 mm TX30 a priemery 8 a 10 mm TX40. Bit musí správne dosadnúť do pohonu.
- Dĺžka závitu podľa rozmeru
- Dlhšie varianty majú čiastočný závit a hladkú časť drieku. Napríklad 6 × 120 mm má závit dlhý 75 mm a 8 × 200 mm má závit dlhý 100 mm. Dĺžka závitu sa neodvodzuje zo samotného priemeru.
- Krátke varianty
- Pri 8 × 40, 8 × 50 a 8 × 60 mm uvádza technický list závit dlhý 35, 45 a 50 mm. Závit tak siaha bližšie k hlave; tieto rozmery podľa ETA nemajú frézu nad závitom. Geometria dlhého vrutu sa na ne neprenáša.
Materiál a povrchové prevedenie
Materiál: uhlíková oceľ. Protikorózna povrchová úprava: žlté zinkovanie. Klzná vrstva: vosk. Vosk znižuje trenie pri zaskrutkovaní; nenahrádza ochrannú funkciu zinkového povlaku.
Vhodnosť povrchu pre vlhkosť a podmienky konkrétneho použitia treba posúdiť podľa dokumentácie. Samotné žlté zinkovanie nie je zárukou vhodnosti do každého exteriéru, trvalo vlhkého prostredia alebo kontaktu so zemou.
Priemery a katalógové dĺžky WKCP
Prehľad obsahuje konkrétne rozmery žlto pozinkovaného radu WKCP. Rozmer sa zapisuje ako priemer × dĺžka, napríklad 6 × 120 mm alebo 8 × 200 mm.
| Priemer [mm] | Katalógové dĺžky [mm] | Pohon TX |
|---|---|---|
| 5 | 40, 50, 60, 70, 80, 90, 100, 120 | TX25 |
| 6 | 50, 60, 70, 80, 90, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300 | TX30 |
| 8 | 40, 50, 60, 80, 100, 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 440, 480, 520, 560, 600 | TX40 |
| 10 | 120, 140, 160, 180, 200, 220, 240, 260, 280, 300, 320, 340, 360, 380, 400, 440, 480, 520, 560, 600 | TX40 |
Tabuľka uvádza katalógové rozmery výrobcu, nie aktuálny sklad JENPEX. Dostupnosť požadovaného rozmeru a prevedenia overíme na základe dopytu.
Meranie dĺžky: podľa výkresu WKCP sa menovitá dĺžka Lw meria od dosadacej plochy pod tanierovou hlavou po hrot. Výška hlavy sa do nej nezapočítava. Dĺžka závitu Lg je samostatný rozmer.
Rezné prvky a montáž
Dokumentácia WKCP opisuje frézovacie rezné prvky pri hrote, zárezy na závite a pri príslušnom vyhotovení frézu na drieku. Pomáhajú prerezávať drevné vlákna a znižovať odpor pri zaskrutkovaní. Prídavný závit pri hrote podporuje počiatočné zachytenie vrutu; nejde o druhý samostatný závit pod hlavou.
Prítomnosť frézy a dĺžku závitu posudzujte podľa konkrétneho rozmeru, najmä pri krátkych variantoch uvedených vyššie. Potreba predvŕtania závisí od dreva, rozmeru vrutu a podmienok navrhnutého spoja. Montáž musí rešpektovať pokyny výrobcu.
Použitie v drevených konštrukciách
Príklady použitia zahŕňajú spoje prvkov krovov, drevených rámov a konštrukčných drevených panelov. Dokumentácia zahŕňa masívne ihličnaté drevo, lepené drevené prvky, CLT a LVL za podmienok príslušného posúdenia.
Pri nosnom spoji musia priemer, dĺžka, zakotvenie a rozmiestnenie vrutov rešpektovať návrh spoja a dokumentáciu výrobcu. Všeobecné určenie radu neznamená, že každý rozmer vyhovuje každej konštrukcii.
Technická dokumentácia výrobcu
Pre WKCP výrobca zverejňuje ETA-18/0817 zo 7. júna 2023; rozmery radu sú uvedené v prílohe 7.2. ETA je európske technické posúdenie s určenými podmienkami použitia. Vyhlásenie o parametroch vyberajte podľa priemeru vrutu.
Súvisiace produkty a kategórie
Hľadáte konkrétny rozmer vrutu WKCP?
Pošlite nám požadovaný priemer, dĺžku a množstvo. Pri náhrade existujúceho výrobku priložte jeho označenie alebo technický list. Overíme dostupnosť požadovaného prevedenia.
Dopyt môžete poslať aj na rozmer mimo tabuľky.
