Hlavné spôsoby brúsenia ozubenia

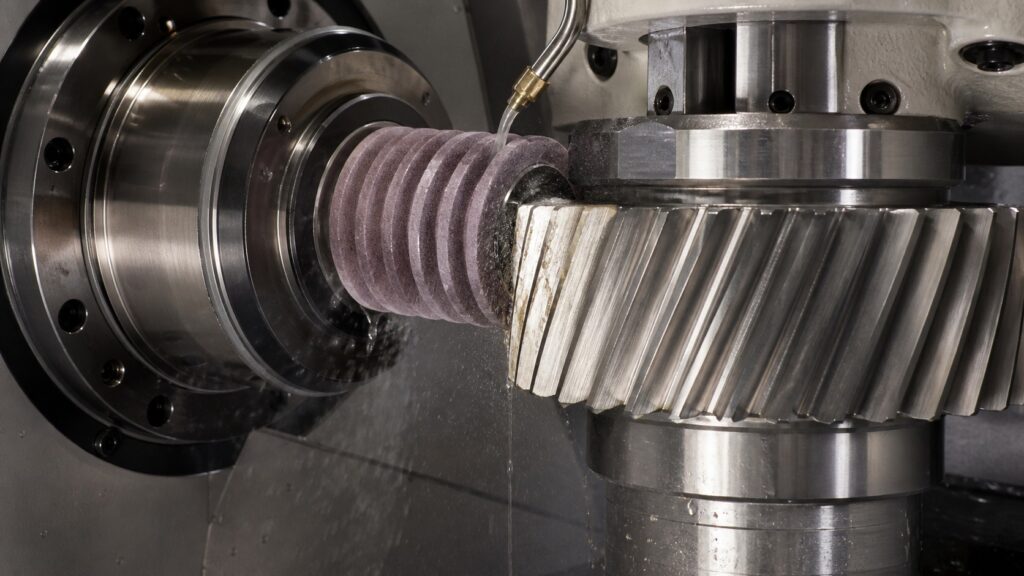

Kontinuálne odvaľovacie brúsenie
Používa závitovkové brúsne kotúče pre produktívne brúsenie ozubenia.
Profilové brúsenie
Používa profilové brúsne kotúče podľa konkrétnej geometrie zuba.
Brúsenie kužeľových kolies a power honing
Voľba brúsneho alebo honovacieho nástroja vychádza z konkrétnej technológie, geometrie ozubenia a použitého stroja.
Typické použitie
- čelné ozubenie,
- šikmé ozubenie,
- veľké prevodové kolesá,
- automobilové prevody,
- energetika,
- veterné turbíny,
- všeobecné strojárstvo.
Brúsne nástroje pre ozubenie
Závitovkové brúsne kotúče
Nástroje pre kontinuálne odvaľovacie brúsenie ozubenia.
Jednoprofilové brúsne kotúče
Brúsne kotúče pre profilové brúsenie podľa geometrie zuba.
CBN profilové kotúče
Profilové kotúče s keramickým CBN pre potvrdené aplikácie brúsenia ozubenia.
Honovacie nástroje
Nástroje pre technológiu power honing podľa konkrétnej aplikácie a stroja.
Brúsivá
- biely ušľachtilý korund,
- špeciálne korundové zmesi,
- sintrovaný korund,
- keramické CBN.
Brúsne kotúče podľa stroja
Reishauer•KAPP NILES•Gleason
Výber brúsneho kotúča závisí od konkrétneho modelu stroja, technológie brúsenia, geometrie ozubenia a požadovaného výsledku. Nástroje navrhujeme podľa technických podmienok aplikácie; označenia výrobcov strojov neznamenajú, že ide o ich originálne výrobky.
Čo potrebujeme pre návrh brúsneho kotúča?
- modul ozubenia,
- uhol záberu,
- šírka zuba,
- profil zuba,
- typ ozubenia,
- výrobca a model brúsky.
Cieľ brúsenia
Správny profil a evolventa
Geometria profilu a evolventy musí zodpovedať požadovanému tvaru bokov zubov.
Požadovaná drsnosť
Voľba nástroja a technológie zohľadňuje požadovanú kvalitu opracovaného povrchu.
Minimálne tepelné ovplyvnenie
Proces musí obmedziť nežiaduce tepelné ovplyvnenie brúseného ozubenia.
Potrebujete brúsny kotúč pre konkrétny stroj alebo ozubenie?
Pošlite nám výrobcu a model brúsky, údaje o ozubení a požadovanú aplikáciu. Na základe technických údajov pomôžeme navrhnúť vhodný brúsny kotúč alebo nástroj.
