Prevlekové kotvy do betónu

Mechanické kotvenie pomocou rozpínacej kotvy

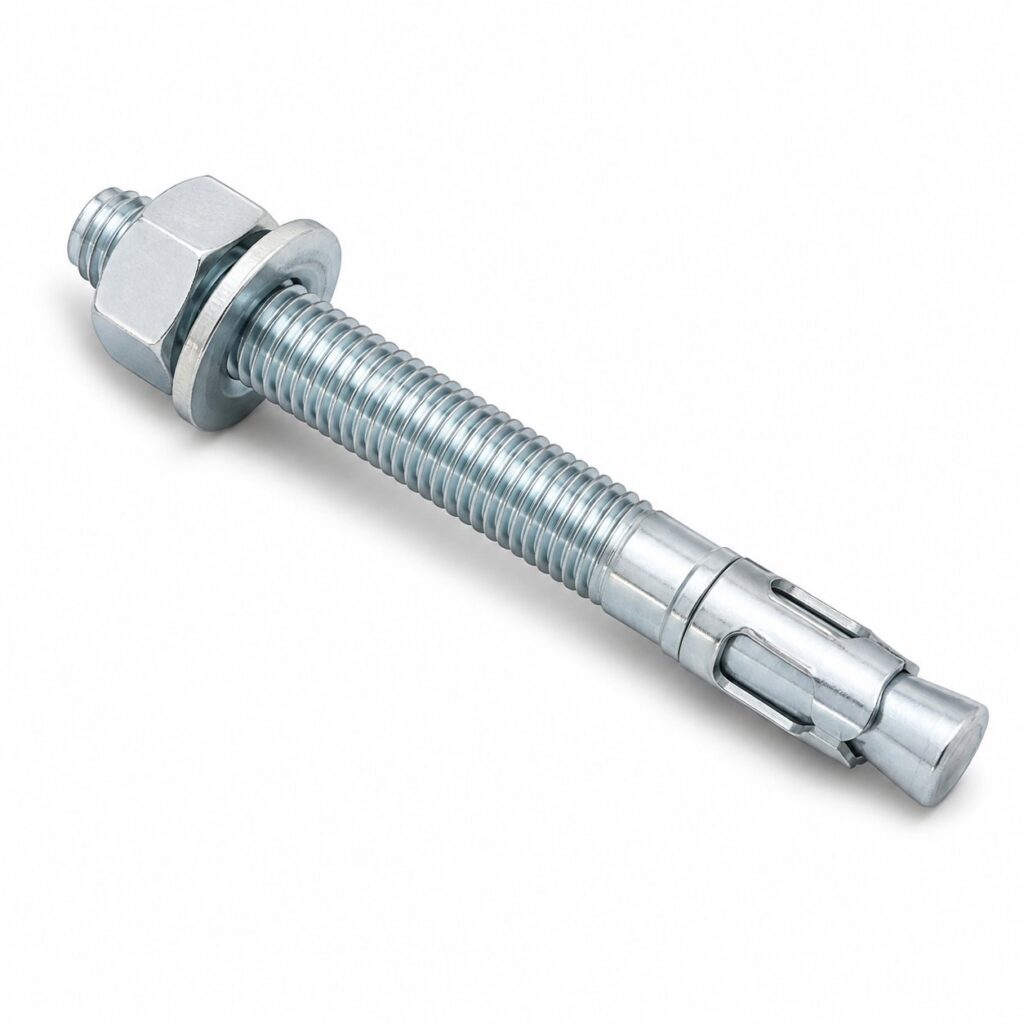

Prevleková kotva INDEX MTH, označovaná aj ako svorníková kotva, slúži na mechanické kotvenie do betónu. Dotiahnutie matice vtiahne kužeľovú časť svorníka do rozpínacej spony, ktorá sa oprie o stenu pripraveného otvoru.

Konštrukcia umožňuje prevlekovú montáž cez upevňovaný diel. Vhodne navrhnuté kotvenie možno použiť na kotevné dosky, konzoly, podpery, regálové zostavy či upevnenie zariadení a konštrukčných prvkov.

INDEX MTH – materiál a povrch

Materiál

Uhlíková oceľ

Povrch

Galvanické zinkovanie

Prehľad sa vzťahuje na základné oceľové prevedenie MTH s pozinkovaným svorníkom a rozpínacou sponou. Toto prevedenie je podľa posúdenia výrobku určené pre suché vnútorné prostredie; galvanické zinkovanie nie je univerzálnou ochranou pre exteriér alebo trvalo vlhké prostredie.

Prehľad rozmerov INDEX MTH

Zvoľte metrický závit a konkrétnu celkovú dĺžku kotvy. Všetky dĺžky v tabuľke sú uvedené v milimetroch.

Prehľad uvádza katalógové možnosti, nie aktuálny sklad JENPEX. Dostupnosť závisí od rozmeru, produktového radu a prevedenia.

Ako čítať rozmer prevlekovej kotvy?

Napríklad pri zápise M8 × 90/20 pre INDEX MTH označuje M8 menovitý metrický závit, 90 mm celkovú dĺžku kotvy a 20 mm maximálnu hrúbku upevňovaného dielu pri štandardnej hĺbke osadenia tohto variantu.

Číslo za lomkou označuje prípustnú hrúbku dielu tfix, nie kotevnú hĺbku. Pri inom osadení alebo inom produktovom rade môže byť tfix odlišná aj pri rovnakej celkovej dĺžke.

Celková dĺžka L, hĺbka osadenia hnom, účinná kotevná hĺbka hef a hĺbka vrtu h1 sú samostatné rozmery. Označenie pomáha pri dopyte; správnu konfiguráciu určuje návrh kotvenia.

Podmienky použitia a montáž

MTH je určená pre netrhlinový betón bežnej objemovej hmotnosti bez vlákien, vystužený alebo nevystužený, tried C20/25 až C50/60, pri statickom alebo kvázistatickom zaťažení. Výber rozmeru musí rešpektovať návrh kotvenia vrátane zaťaženia, hrúbky betónu, vzdialeností od okrajov a medzi kotvami.

M8 × 60 mm používa redukovanú hĺbku osadenia. Pre M8 pri redukovanej hĺbke výrobca obmedzuje použitie na kotvenie staticky neurčitých konštrukčných prvkov; túto podmienku musí posúdiť projektant kotvenia.

1. Pripravte a vyčistite otvor. Podľa zvoleného rozmeru a návrhu použite predpísaný priemer vrtáka, príklepové vŕtanie, hĺbku vrtu a postup čistenia.
2. Osaďte kotvu cez upevňovaný diel. Dodržte predpísanú hĺbku osadenia a prípustnú hrúbku dielu.
3. Dotiahnite maticu. Použite montážny moment predpísaný výrobcom pre daný rozmer a skontrolujte správne dosadnutie podložky a matice.

Postup je orientačný a nenahrádza montážne pokyny výrobcu ani odborný návrh kotvenia.
