Princíp jadrového vŕtania
Jadrový alebo korunkový vrták do kovu neodoberá materiál z celého prierezu otvoru ako klasický špirálový vrták. Rezné zuby obrábajú materiál po obvode a vo vnútri zostáva jadro. Pri väčších otvoroch sa tak odoberá menej materiálu, čo môže skrátiť čas operácie a znížiť zaťaženie stroja.

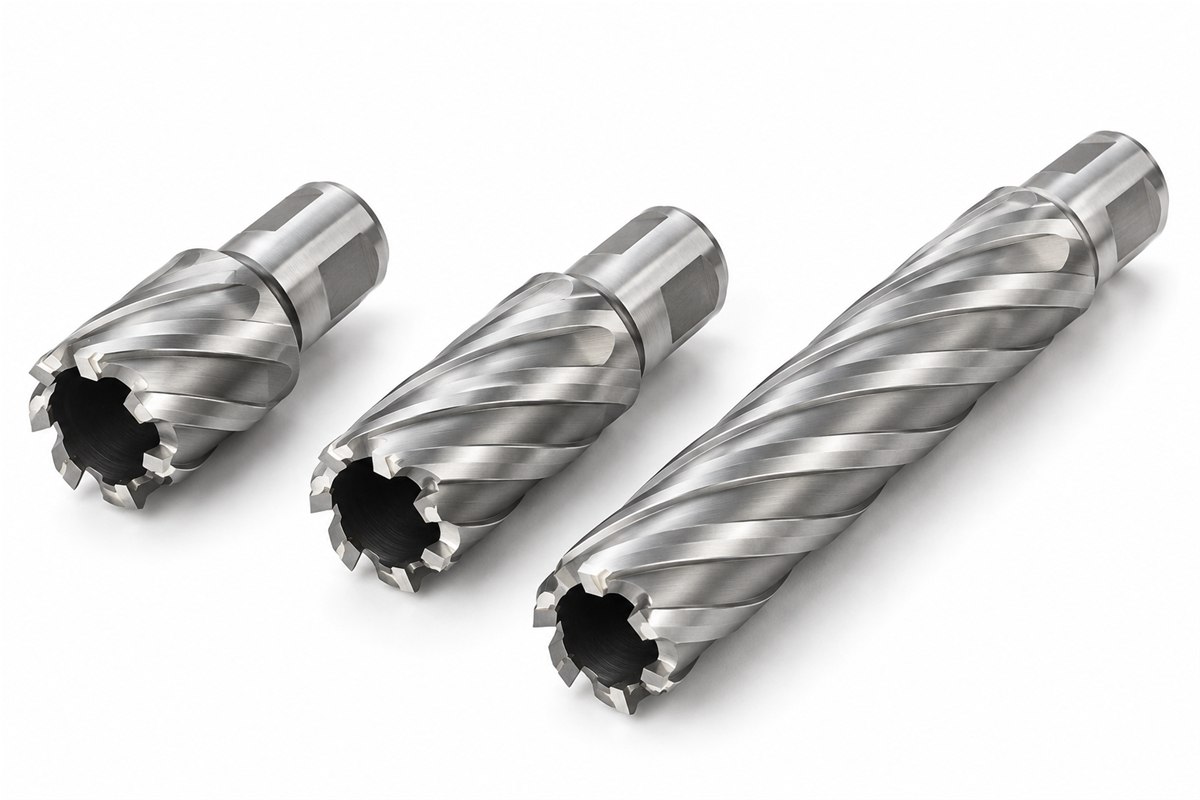

Hlavné vlastnosti
- Typ nástroja
- Magnetický jadrový / korunkový vrták do kovu
- Materiál nástroja
- HSS-G – brúsená rýchlorezná oceľ
- Upínanie
- Weldon 19 mm (3/4")
- Hĺbky vŕtania
- 30, 50 a 110 mm
- Dostupné priemery
- 12–60 mm podľa hĺbky vŕtania
- Určenie
- Magnetické vŕtačky a kompatibilné stroje
Čo znamená Weldon 19 mm (3/4")?
Weldon 19 mm je štandardizovaný spôsob upnutia jadrového vrtáka do držiaka magnetickej vŕtačky. Stopka má približný priemer 19 mm a plochy na pevné zaistenie skrutkami držiaka. Označenie 3/4" opisuje Weldon stopku, nie priemer vrtáka ani vyvŕtaného otvoru.
Dostupné hĺbky vŕtania
Hĺbka vŕtania označuje maximálnu pracovnú hĺbku variantu, nie celkovú dĺžku nástroja. Konkrétny priemer a objednávacie číslo vyberte v príslušnej tabuľke.
Varianty s hĺbkou vŕtania 30 mm
| Priemer D (mm) | Hĺbka vŕtania (mm) | Upínanie | Objednávacie číslo |
|---|---|---|---|
| 12 | 30 | Weldon 19 mm (3/4") | 020344412000 |
| 13 | 30 | Weldon 19 mm (3/4") | 020344413000 |
| 14 | 30 | Weldon 19 mm (3/4") | 020344414000 |
| 15 | 30 | Weldon 19 mm (3/4") | 020344415000 |
| 16 | 30 | Weldon 19 mm (3/4") | 020344416000 |
| 17 | 30 | Weldon 19 mm (3/4") | 020344417000 |
| 18 | 30 | Weldon 19 mm (3/4") | 020344418000 |
| 19 | 30 | Weldon 19 mm (3/4") | 020344419000 |
| 20 | 30 | Weldon 19 mm (3/4") | 020344420000 |
| 21 | 30 | Weldon 19 mm (3/4") | 020344421000 |
| 22 | 30 | Weldon 19 mm (3/4") | 020344422000 |
| 23 | 30 | Weldon 19 mm (3/4") | 020344423000 |
| 24 | 30 | Weldon 19 mm (3/4") | 020344424000 |
| 25 | 30 | Weldon 19 mm (3/4") | 020344425000 |
| 26 | 30 | Weldon 19 mm (3/4") | 020344426000 |
| 27 | 30 | Weldon 19 mm (3/4") | 020344427000 |
| 28 | 30 | Weldon 19 mm (3/4") | 020344428000 |
| 29 | 30 | Weldon 19 mm (3/4") | 020344429000 |
| 30 | 30 | Weldon 19 mm (3/4") | 020344430000 |
| 31 | 30 | Weldon 19 mm (3/4") | 020344431000 |
| 32 | 30 | Weldon 19 mm (3/4") | 020344432000 |
| 33 | 30 | Weldon 19 mm (3/4") | 020344433000 |
| 34 | 30 | Weldon 19 mm (3/4") | 020344434000 |
| 35 | 30 | Weldon 19 mm (3/4") | 020344435000 |
| 36 | 30 | Weldon 19 mm (3/4") | 020344436000 |
| 37 | 30 | Weldon 19 mm (3/4") | 020344437000 |
| 38 | 30 | Weldon 19 mm (3/4") | 020344438000 |
| 39 | 30 | Weldon 19 mm (3/4") | 020344439000 |
| 40 | 30 | Weldon 19 mm (3/4") | 020344440000 |
| 41 | 30 | Weldon 19 mm (3/4") | 020344441000 |
| 42 | 30 | Weldon 19 mm (3/4") | 020344442000 |
| 43 | 30 | Weldon 19 mm (3/4") | 020344443000 |
| 44 | 30 | Weldon 19 mm (3/4") | 020344444000 |
| 45 | 30 | Weldon 19 mm (3/4") | 020344445000 |
| 46 | 30 | Weldon 19 mm (3/4") | 020344446000 |
| 47 | 30 | Weldon 19 mm (3/4") | 020344447000 |
| 48 | 30 | Weldon 19 mm (3/4") | 020344448000 |
| 49 | 30 | Weldon 19 mm (3/4") | 020344449000 |
| 50 | 30 | Weldon 19 mm (3/4") | 020344450000 |
| 51 | 30 | Weldon 19 mm (3/4") | 020344451000 |
| 52 | 30 | Weldon 19 mm (3/4") | 020344452000 |
| 53 | 30 | Weldon 19 mm (3/4") | 020344453000 |
| 54 | 30 | Weldon 19 mm (3/4") | 020344454000 |
| 55 | 30 | Weldon 19 mm (3/4") | 020344455000 |
| 56 | 30 | Weldon 19 mm (3/4") | 020344456000 |
| 57 | 30 | Weldon 19 mm (3/4") | 020344457000 |
| 58 | 30 | Weldon 19 mm (3/4") | 020344458000 |
| 59 | 30 | Weldon 19 mm (3/4") | 020344459000 |
| 60 | 30 | Weldon 19 mm (3/4") | 020344460000 |
Varianty s hĺbkou vŕtania 50 mm
| Priemer D (mm) | Hĺbka vŕtania (mm) | Upínanie | Objednávacie číslo |
|---|---|---|---|
| 14 | 50 | Weldon 19 mm (3/4") | 020344314000 |
| 15 | 50 | Weldon 19 mm (3/4") | 020344315000 |
| 16 | 50 | Weldon 19 mm (3/4") | 020344316000 |
| 17 | 50 | Weldon 19 mm (3/4") | 020344317000 |
| 18 | 50 | Weldon 19 mm (3/4") | 020344318000 |
| 19 | 50 | Weldon 19 mm (3/4") | 020344319000 |
| 20 | 50 | Weldon 19 mm (3/4") | 020344320000 |
| 21 | 50 | Weldon 19 mm (3/4") | 020344321000 |
| 22 | 50 | Weldon 19 mm (3/4") | 020344322000 |
| 23 | 50 | Weldon 19 mm (3/4") | 020344323000 |
| 24 | 50 | Weldon 19 mm (3/4") | 020344324000 |
| 25 | 50 | Weldon 19 mm (3/4") | 020344325000 |
| 26 | 50 | Weldon 19 mm (3/4") | 020344326000 |
| 27 | 50 | Weldon 19 mm (3/4") | 020344327000 |
| 28 | 50 | Weldon 19 mm (3/4") | 020344328000 |
| 29 | 50 | Weldon 19 mm (3/4") | 020344329000 |
| 30 | 50 | Weldon 19 mm (3/4") | 020344330000 |
| 31 | 50 | Weldon 19 mm (3/4") | 020344331000 |
| 32 | 50 | Weldon 19 mm (3/4") | 020344332000 |
| 33 | 50 | Weldon 19 mm (3/4") | 020344333000 |
| 34 | 50 | Weldon 19 mm (3/4") | 020344334000 |
| 35 | 50 | Weldon 19 mm (3/4") | 020344335000 |
| 36 | 50 | Weldon 19 mm (3/4") | 020344336000 |
| 37 | 50 | Weldon 19 mm (3/4") | 020344337000 |
| 38 | 50 | Weldon 19 mm (3/4") | 020344338000 |
| 39 | 50 | Weldon 19 mm (3/4") | 020344339000 |
| 40 | 50 | Weldon 19 mm (3/4") | 020344340000 |
| 41 | 50 | Weldon 19 mm (3/4") | 020344341000 |
| 42 | 50 | Weldon 19 mm (3/4") | 020344342000 |
| 43 | 50 | Weldon 19 mm (3/4") | 020344343000 |
| 44 | 50 | Weldon 19 mm (3/4") | 020344344000 |
| 45 | 50 | Weldon 19 mm (3/4") | 020344345000 |
| 46 | 50 | Weldon 19 mm (3/4") | 020344346000 |
| 47 | 50 | Weldon 19 mm (3/4") | 020344347000 |
| 48 | 50 | Weldon 19 mm (3/4") | 020344348000 |
| 49 | 50 | Weldon 19 mm (3/4") | 020344349000 |
| 50 | 50 | Weldon 19 mm (3/4") | 020344350000 |
| 51 | 50 | Weldon 19 mm (3/4") | 020344351000 |
| 52 | 50 | Weldon 19 mm (3/4") | 020344352000 |
| 53 | 50 | Weldon 19 mm (3/4") | 020344353000 |
| 54 | 50 | Weldon 19 mm (3/4") | 020344354000 |
| 55 | 50 | Weldon 19 mm (3/4") | 020344355000 |
| 56 | 50 | Weldon 19 mm (3/4") | 020344356000 |
| 57 | 50 | Weldon 19 mm (3/4") | 020344357000 |
| 58 | 50 | Weldon 19 mm (3/4") | 020344358000 |
| 59 | 50 | Weldon 19 mm (3/4") | 020344359000 |
| 60 | 50 | Weldon 19 mm (3/4") | 020344360000 |
Varianty s hĺbkou vŕtania 110 mm
| Priemer D (mm) | Hĺbka vŕtania (mm) | Upínanie | Objednávacie číslo |
|---|---|---|---|
| 18 | 110 | Weldon 19 mm (3/4") | 020344218000 |
| 19 | 110 | Weldon 19 mm (3/4") | 020344219000 |
| 20 | 110 | Weldon 19 mm (3/4") | 020344220000 |
| 21 | 110 | Weldon 19 mm (3/4") | 020344221000 |
| 22 | 110 | Weldon 19 mm (3/4") | 020344222000 |
| 23 | 110 | Weldon 19 mm (3/4") | 020344223000 |
| 24 | 110 | Weldon 19 mm (3/4") | 020344224000 |
| 25 | 110 | Weldon 19 mm (3/4") | 020344225000 |
| 26 | 110 | Weldon 19 mm (3/4") | 020344226000 |
| 27 | 110 | Weldon 19 mm (3/4") | 020344227000 |
| 28 | 110 | Weldon 19 mm (3/4") | 020344228000 |
| 29 | 110 | Weldon 19 mm (3/4") | 020344229000 |
| 30 | 110 | Weldon 19 mm (3/4") | 020344230000 |
| 31 | 110 | Weldon 19 mm (3/4") | 020344231000 |
| 32 | 110 | Weldon 19 mm (3/4") | 020344232000 |
| 33 | 110 | Weldon 19 mm (3/4") | 020344233000 |
| 34 | 110 | Weldon 19 mm (3/4") | 020344234000 |
| 35 | 110 | Weldon 19 mm (3/4") | 020344235000 |
| 36 | 110 | Weldon 19 mm (3/4") | 020344236000 |
| 37 | 110 | Weldon 19 mm (3/4") | 020344237000 |
| 38 | 110 | Weldon 19 mm (3/4") | 020344238000 |
| 39 | 110 | Weldon 19 mm (3/4") | 020344239000 |
| 40 | 110 | Weldon 19 mm (3/4") | 020344240000 |
| 45 | 110 | Weldon 19 mm (3/4") | 020344245000 |
| 50 | 110 | Weldon 19 mm (3/4") | 020344250000 |
| 55 | 110 | Weldon 19 mm (3/4") | 020344255000 |
| 60 | 110 | Weldon 19 mm (3/4") | 020344260000 |
Použitie a obrábané materiály
Vrtáky sú určené najmä pre magnetické vŕtačky a kompatibilné stroje s 19 mm Weldon upínaním. Typické použitie zahŕňa oceľové konštrukcie, profily, plechy, nosníky, strojársku a zámočnícku výrobu aj montážne práce.
Podľa produktových údajov sú vhodné na obrábanie ocele, oceľových odliatkov, farebných kovov a ľahkých kovov. Pred použitím treba overiť vhodnosť priemeru, hĺbky rezu, otáčok a chladenia pre konkrétny materiál a stroj.
Jadrový vrták vs. klasický špirálový vrták
Pri jadrovom vŕtaní rezné zuby odoberajú materiál iba po obvode otvoru. Klasický špirálový vrták obrába prakticky celý prierez. Jadrový vrták preto môže byť pri väčších otvoroch efektívnejší, no správna voľba vždy závisí od priemeru, hĺbky, materiálu, dostupného stroja a požadovaného výsledku.
Technické otázky a odpovede
Čo je magnetický jadrový vrták?
Magnetický jadrový vrták je dutý rezný nástroj pre magnetickú vŕtačku. Zuby odoberajú materiál po obvode otvoru a uprostred zostáva jadro.
Čo je HSS-G jadrový vrták?
Označenie HSS-G znamená jadrový vrták z brúsenej rýchloreznej ocele. Brúsené rezné hrany a drážky vytvárajú presnú geometriu nástroja.
Čo znamená Weldon 19 mm (3/4")?
Ide o štandardný typ stopky na upnutie jadrového vrtáka do kompatibilného držiaka magnetickej vŕtačky. Rozmer 3/4 palca označuje približný priemer stopky, nie priemer otvoru.
Aký vrták sa používa do magnetickej vŕtačky?
Pre väčšie otvory v kovoch sa často používa jadrový vrták so stopkou zodpovedajúcou držiaku stroja. Tento produkt používa Weldon stopku 19 mm (3/4 palca).
Aký je rozdiel medzi jadrovým a klasickým vrtákom?
Jadrový vrták odoberá materiál najmä po obvode otvoru a ponecháva vnútorné jadro. Klasický špirálový vrták odoberá prakticky celý prierez otvoru.
Aká hĺbka jadrového vrtáka je potrebná?
Zvolená hĺbka rezu musí pokryť hrúbku obrábaného materiálu s rezervou potrebnou pre konkrétnu operáciu. Táto rada ponúka hĺbky 30, 50 a 110 mm; vhodnosť treba overiť aj podľa priemeru a stroja.
Na čo sa používajú jadrové vrtáky?
Používajú sa najmä na otvory v oceľových konštrukciách, profiloch, plechoch a nosníkoch pri strojárskej, zámočníckej a montážnej výrobe.
