DIN 912 / ISO 4762

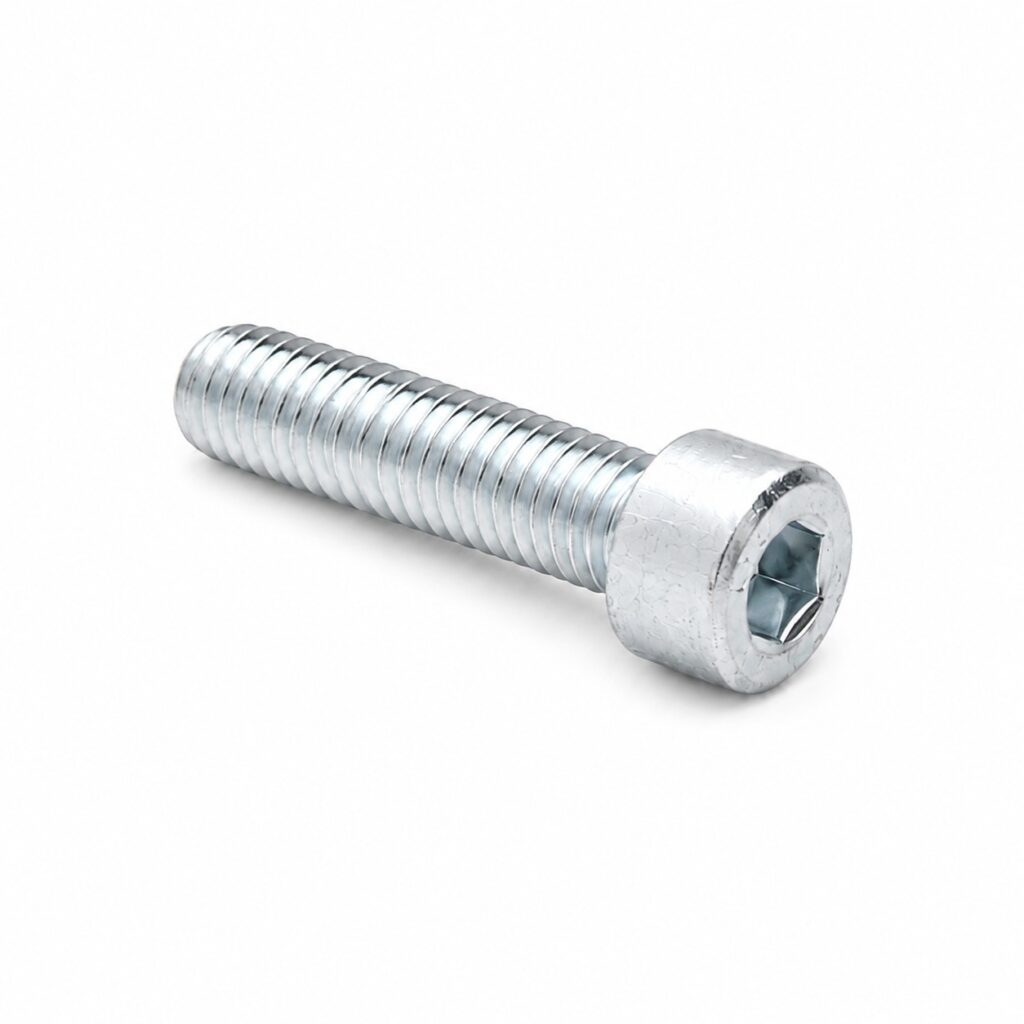

DIN 912 / ISO 4762 sú skrutky s valcovou hlavou a vnútorným šesťhranom určené najmä pre strojárske a priemyselné spoje. Vnútorný šesťhran umožňuje efektívne uťahovanie aj tam, kde je okolo hlavy skrutky obmedzený priestor.
DIN 912 je tradičné a v technickej praxi stále veľmi rozšírené označenie. ISO 4762 je zodpovedajúca medzinárodná norma pre skrutky s hrubým metrickým závitom. Normy sú si blízke, nie však absolútne identické v každom historickom rozmere, dĺžke alebo závitovom vyhotovení.
Uvedené materiály, pevnostné triedy, povrchy a dĺžky opisujú možný výrobný a dodávateľský sortiment. Nepredstavujú potvrdenie skladovej dostupnosti konkrétnej kombinácie v JENPEX.
Technická špecifikácia
- Norma
- DIN 912 / ISO 4762
- Technický názov
- Skrutka s valcovou hlavou a vnútorným šesťhranom
- Typ hlavy
- Valcová hlava
- Spôsob pohonu
- Vnútorný šesťhran
- Závit
- Hrubý metrický závit v rozsahu ISO 4762
- Materiály pre dopyt
- Oceľ / nerezová oceľ A2 / nerezová oceľ A4
- Pevnostné triedy ocele
- 8.8 / 10.9 / 12.9
- Povrch oceľových skrutiek
- Podľa prevedenia čiernený, galvanicky pozinkovaný alebo iný priemyselný povrch
Materiálové prevedenia
Oceľ
Pre strojárske spoje s požadovanou pevnosťou. Pevnostná trieda a povrchová úprava sa určujú samostatne.
Nerezová oceľ A2
Korózii odolné materiálové prevedenie pre bežné priemyselné a interiérové prostredie.
Nerezová oceľ A4
Materiálové prevedenie so zvýšenou odolnosťou v náročnejšom alebo chloridovom prostredí.
Pevnostné triedy oceľových skrutiek
8.8
Štandardné pevnostné strojárske spoje.
10.9
Viac namáhané strojárske spoje.
12.9
Vysokopevnostné spoje a náročné priemyselné aplikácie.
Nie každý rozmer je automaticky dostupný vo všetkých pevnostných triedach a materiáloch. Konkrétnu kombináciu overíme podľa dopytu.
Povrchové úpravy ocele
Povrchová úprava je samostatná vlastnosť a nemožno ju zamieňať s materiálom skrutky. Pri oceľových skrutkách môžu byť podľa konkrétneho prevedenia dostupné napríklad:
- čiernené prevedenie,
- galvanicky pozinkované prevedenie,
- ďalšie priemyselné povrchové úpravy podľa požiadaviek spoja.
Konkrétny povrch, pevnostnú triedu, rozmer a množstvo je potrebné preveriť spoločne.
Rozmery DIN 912 / ISO 4762
Tabuľka uvádza menovitý priemer závitu d, maximálny priemer hlavy dk, maximálnu výšku hlavy k a menovitú veľkosť vnútorného šesťhranu s. Rozmerové hodnoty vychádzajú z ISO 4762:2004 a zodpovedajúcich údajov DIN 912.
| Závit d | Priemer hlavy dk max. | Výška hlavy k max. | Vnútorný šesťhran s | Rozsah normy |
|---|---|---|---|---|
| M3 | 5,5 | 3 | 2,5 | ISO 4762 / DIN 912 |
| M4 | 7 | 4 | 3 | ISO 4762 / DIN 912 |
| M5 | 8,5 | 5 | 4 | ISO 4762 / DIN 912 |
| M6 | 10 | 6 | 5 | ISO 4762 / DIN 912 |
| M8 | 13 | 8 | 6 | ISO 4762 / DIN 912 |
| M10 | 16 | 10 | 8 | ISO 4762 / DIN 912 |
| M12 | 18 | 12 | 10 | ISO 4762 / DIN 912 |
| M14 | 21 | 14 | 12 | ISO 4762 (nepreferovaný) / DIN 912 |
| M16 | 24 | 16 | 14 | ISO 4762 / DIN 912 |
| M18 | 27 | 18 | 14 | DIN 912; mimo radu ISO 4762 |
| M20 | 30 | 20 | 17 | ISO 4762 / DIN 912 |
| M22 | 33 | 22 | 17 | DIN 912; mimo radu ISO 4762 |
| M24 | 36 | 24 | 19 | ISO 4762 / DIN 912 |
| M27 | 40 | 27 | 19 | DIN 912; mimo radu ISO 4762 |
| M30 | 45 | 30 | 22 | ISO 4762 / DIN 912 |
| M36 | 54 | 36 | 27 | ISO 4762 / DIN 912 |
Dostupné dĺžky
Nasledujúci prehľad je praktická orientácia v rozsahoch, ktoré sa pri jednotlivých priemeroch vyrábajú alebo bežne dodávajú. Nejde o úplnú normovú maticu ani o aktuálny sklad JENPEX.
Rozsah vyrábaných a dostupných dĺžok závisí od priemeru, materiálu, pevnostnej triedy a povrchovej úpravy.
| Závit d | Orientačný rozsah L | Poznámka |
|---|---|---|
| M3 | 5–50 mm | najmä krátke skrutky pre presnú mechaniku |
| M4 | 6–80 mm | krátke až stredné dĺžky |
| M5 | 8–100 mm | krátke až stredné dĺžky |
| M6 | 10–120 mm | krátke až dlhšie strojárske vyhotovenia |
| M8 | 12–160 mm | široký strojársky rozsah |
| M10 | 16–200 mm | široký strojársky rozsah |
| M12 | 20–200 mm | stredné a dlhšie vyhotovenia |
| M14 | 25–200 mm | nepreferovaná veľkosť ISO; overiť konkrétne vyhotovenie |
| M16 | 25–250 mm | stredné až dlhé vyhotovenia |
| M18 | 20–300 mm | rozmer DIN 912; rozsah sa preveruje podľa vyhotovenia |
| M20 | 35–300 mm | stredné až dlhé vyhotovenia |
| M22 | 40–300 mm | rozmer DIN 912; rozsah sa preveruje podľa vyhotovenia |
| M24 | 40–300 mm | stredné až dlhé vyhotovenia |
| M27 | 60–300 mm | rozmer DIN 912; rozsah sa preveruje podľa vyhotovenia |
| M30 | 50–360 mm | dlhšie priemyselné vyhotovenia |
| M36 | 60–400 mm | dlhšie priemyselné vyhotovenia |
Potrebujete neštandardnú dĺžku?
Nie každá kombinácia priemeru a dĺžky sa štandardne vyrába. Veľmi dlhá skrutka môže byť mimo rozsahu normy alebo bežného výrobného programu.
Ak požadovaný rozmer nenájdete v štandardnom rozsahu, pošlite nám priemer, požadovanú dĺžku, materiál alebo pevnostnú triedu a množstvo. Overíme dostupnosť, vhodnú alternatívu alebo možnosť výroby.
DIN 912 alebo ISO 4762?
DIN 912 je staršie, ale v praxi stále veľmi rozšírené označenie. ISO 4762 je medzinárodné označenie používané pre tento typ skrutky s hrubým metrickým závitom.
Preto na jenpex.sk používame označenie DIN 912 / ISO 4762. Zákazník tak výrobok nájde bez ohľadu na to, ktoré označenie používa.
Pri jemnom metrickom závite sa používa samostatná norma ISO 12474; pri zámene normy je potrebné skontrolovať závit, priemer aj dĺžku.
Typické použitie
- strojárstvo,
- výrobné zariadenia,
- automobilový priemysel,
- CNC stroje,
- prípravky a upínacie zariadenia,
- formy a nástroje,
- hydraulické a pneumatické zariadenia,
- servis a údržba strojov.
Technické informácie
Čo je DIN 912 / ISO 4762?
Ide o skrutku s valcovou hlavou a vnútorným šesťhranom pre presné a priemyselné strojárske spoje.
Sú DIN 912 a ISO 4762 úplne identické?
Nie vo všetkých prípadoch. DIN 912 je staršie označenie a pri historických alebo okrajových rozmeroch, dĺžkach či závitoch treba preveriť konkrétne vydanie normy.
Je každý rozmer dostupný v triedach 8.8, 10.9 a 12.9?
Nie. Pevnostné triedy sa vzťahujú na oceľové prevedenie a dostupnosť závisí od priemeru, dĺžky, povrchu a výrobného programu.
Aký je rozdiel medzi materiálom a povrchovou úpravou?
Oceľ, A2 a A4 označujú materiálové prevedenie. Čiernenie, galvanické zinkovanie a iné priemyselné povrchy sú samostatné úpravy, ktoré sa volia najmä pre oceľové skrutky.
