DIN 7991 / ISO 10642

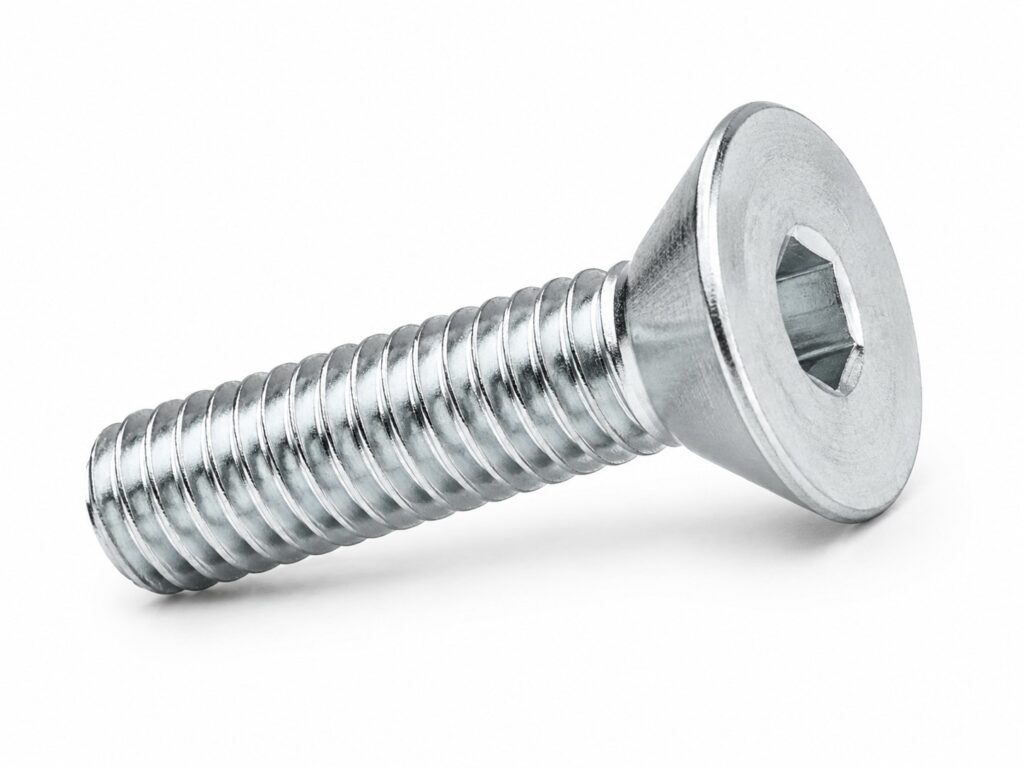

DIN 7991 / ISO 10642 sú metrické skrutky so zápustnou hlavou a vnútorným šesťhranom. Po správnom vyhotovení zápustného otvoru môže hlava dosadnúť približne do roviny s povrchom dielu, preto je tento typ vhodný tam, kde hlava nemá výrazne vystupovať.
DIN 7991 je tradičné označenie, ktoré bolo nahradené normou ISO 10642. Rozmery hlavy, výška hlavy, závitové dĺžky a rozsah priemerov sa medzi vydaniami líšia, preto nemožno bez kontroly výkresu predpokladať úplnú zameniteľnosť.
Uvedené materiály, pevnostné triedy, povrchy a dĺžky opisujú možný výrobný a dodávateľský sortiment. Nepredstavujú potvrdenie skladovej dostupnosti konkrétnej kombinácie v JENPEX.
Technická špecifikácia
- Norma
- DIN 7991 / ISO 10642
- Technický názov
- Skrutka so zápustnou hlavou a vnútorným šesťhranom
- Typ hlavy
- Plochá zápustná hlava, uhol 90° až 92°
- Spôsob pohonu
- Vnútorný šesťhran
- Závit
- Hrubý metrický závit; ISO 10642:2026 pokrýva M2 až M20
- Materiály pre dopyt
- Oceľ / nerezová oceľ A2 / nerezová oceľ A4
- Pevnostné triedy ocele
- 8.8 / 10.9 / 12.9; pri ISO 10642:2026 označenie 08.8 / 010.9 / 012.9
- Povrch oceľových skrutiek
- Podľa prevedenia čiernený, galvanicky pozinkovaný alebo iný priemyselný povrch
Materiálové prevedenia
Oceľ
Pre strojárske spoje s požadovanou pevnosťou. Pevnostná trieda a povrchová úprava sa určujú samostatne.
Nerezová oceľ A2
Korózii odolné materiálové prevedenie pre bežné priemyselné a interiérové prostredie.
Nerezová oceľ A4
Materiálové prevedenie so zvýšenou odolnosťou v náročnejšom alebo chloridovom prostredí.
Pevnostné triedy oceľových skrutiek
8.8 / 08.8
Oceľové vyhotovenie pre bežné pevnostné strojárske spoje.
10.9 / 010.9
Oceľové vyhotovenie pre viac namáhané strojárske spoje.
12.9 / 012.9
Vysokopevnostné oceľové vyhotovenie pre náročné priemyselné aplikácie.
Dôležité: zápustná hlava má pre svoju geometriu zníženú únosnosť. ISO 10642:2026 uvádza únosnosť hlavy na úrovni 80 % únosnosti závitu a vyžaduje úvodnú nulu v označení triedy. Nie každý rozmer je dostupný vo všetkých triedach a materiáloch.
Povrchové úpravy ocele
Povrchová úprava je samostatná vlastnosť a nemožno ju zamieňať s materiálom skrutky. Pri oceľových skrutkách môžu byť podľa konkrétneho prevedenia dostupné napríklad:
- čiernené prevedenie,
- galvanicky pozinkované prevedenie,
- ďalšie priemyselné povrchové úpravy podľa požiadaviek spoja.
Konkrétny povrch, pevnostnú triedu, rozmer a množstvo je potrebné preveriť spoločne.
Rozmery DIN 7991 / ISO 10642
Tabuľka uvádza praktický priemyselný rozsah M3 až M20 podľa ISO 10642: menovitý závit d, teoretický maximálny priemer hlavy dk, maximálnu výšku hlavy k, menovitý vnútorný šesťhran s, minimálnu hĺbku t a uhol zápustnej hlavy α.
| Závit d | dk teoret. max. | k max. | Šesťhran s | Hĺbka t min. | Uhol α |
|---|---|---|---|---|---|
| M3 | 6,72 | 1,86 | 2 | 1,10 | 90–92° |
| M4 | 8,96 | 2,48 | 2,5 | 1,40 | 90–92° |
| M5 | 11,20 | 3,10 | 3 | 1,75 | 90–92° |
| M6 | 13,44 | 3,72 | 4 | 2,20 | 90–92° |
| M8 | 17,92 | 4,96 | 5 | 2,90 | 90–92° |
| M10 | 22,40 | 6,20 | 6 | 3,50 | 90–92° |
| M12 | 26,88 | 7,44 | 8 | 4,30 | 90–92° |
| M14 | 30,80 | 8,40 | 10 | 4,50 | 90–92° |
| M16 | 33,60 | 8,80 | 10 | 4,80 | 90–92° |
| M20 | 40,32 | 10,16 | 12 | 5,60 | 90–92° |
Dostupné dĺžky
Nasledujúci prehľad je praktická orientácia v rozsahoch, ktoré sa pri jednotlivých priemeroch vyrábajú alebo bežne dodávajú. Nejde o úplnú normovú maticu ani o aktuálny sklad JENPEX.
Rozsah vyrábaných a dostupných dĺžok závisí od priemeru, materiálu, pevnostnej triedy a povrchovej úpravy.
Pri zápustnej skrutke sa menovitá dĺžka L meria ako celková dĺžka vrátane hlavy, od rovnej hornej plochy hlavy po koniec skrutky.
| Závit d | Orientačný rozsah L | Poznámka |
|---|---|---|
| M3 | 6–30 mm | vybrané krátke dĺžky podľa dodávateľského programu |
| M4 | 6–40 mm | vybrané krátke až stredné dĺžky |
| M5 | 8–60 mm | vybrané krátke až stredné dĺžky |
| M6 | 8–70 mm | vybrané krátke až dlhšie dĺžky |
| M8 | 12–100 mm | široký výber podľa materiálu a pevnosti |
| M10 | 16–110 mm | široký výber podľa materiálu a pevnosti |
| M12 | 20–110 mm | stredné a dlhšie vyhotovenia |
| M14 | 25–110 mm | nepreferovaný priemer ISO; konkrétnu kombináciu treba overiť |
| M16 | 25–130 mm | stredné a dlhšie vyhotovenia |
| M20 | 40–140 mm | dlhšie priemyselné vyhotovenia |
Potrebujete neštandardnú dĺžku?
Nie každá kombinácia priemeru, dĺžky, materiálu a pevnostnej triedy sa štandardne vyrába.
Ak požadovaný rozmer nenájdete v štandardnom rozsahu, pošlite nám priemer, požadovanú dĺžku, materiál alebo pevnostnú triedu, množstvo a prípadnú povrchovú úpravu. Overíme dostupnosť, vhodnú alternatívu alebo možnosť výroby.
DIN 7991 alebo ISO 10642?
DIN 7991 je staršie, ale v praxi stále veľmi rozšírené označenie. ISO 10642 je aktuálna medzinárodná norma pre tento typ skrutky; platným vydaním je ISO 10642:2026.
Preto na jenpex.sk používame označenie DIN 7991 / ISO 10642. Zákazník tak výrobok nájde bez ohľadu na to, ktoré označenie používa.
Označenia nemožno považovať za úplne zameniteľné bez kontroly rozmerov hlavy, zápustného otvoru, závitovej dĺžky a pevnostného označenia.
Použitie
Zápustná hlava umožňuje vytvoriť spoj s minimálne vystupujúcou hlavou skrutky, ak je otvor správne pripravený a hlava je vyrovnaná s dosadacou plochou zápustky.
- strojárstvo,
- výrobné zariadenia,
- automobilový priemysel,
- stroje a technologické zariadenia,
- prípravky a konštrukčné zostavy,
- formy a nástroje,
- servis a údržba strojov.
Technické informácie
Čo je DIN 7991 / ISO 10642?
Ide o metrickú skrutku s plochou zápustnou hlavou a vnútorným šesťhranom pre spoje, v ktorých má hlava po správnom zapustení minimálne vystupovať.
Sú DIN 7991 a ISO 10642 úplne identické?
Nie. Líšia sa najmä rozmermi hlavy, niektorými závitovými dĺžkami, rozsahom priemerov a normovým označením zníženej únosnosti.
Ako sa meria menovitá dĺžka?
Pri zápustnej hlave sa menovitá dĺžka meria vrátane hlavy, teda od jej hornej plochy po koniec skrutky.
Je každý rozmer dostupný v triedach 8.8, 10.9 a 12.9?
Nie. Triedy sa vzťahujú na oceľové vyhotovenie; pri ISO 10642:2026 sa pre zníženú únosnosť používajú označenia 08.8, 010.9 a 012.9.
Aký je rozdiel medzi materiálom a povrchovou úpravou?
Oceľ, A2 a A4 označujú materiálové prevedenie. Čiernenie, galvanické zinkovanie a iné priemyselné povrchy sú samostatné úpravy, ktoré sa volia najmä pre oceľové skrutky.
