Hlavné vlastnosti
- Norma
- DIN 371 alebo DIN 376 podľa rozmeru a stopky
- Typ závitu
- Metrický ISO hrubý závit M podľa DIN 13, tolerancia ISO2 / 6H
- Geometria drážky
- Rovné drážky, Form B so špirálovým nábehom
- Nábeh
- 4–5 závitov; trieska je odvádzaná dopredu
- Materiál nástroja
- HSSE, kobaltová rýchlorezná oceľ
- Povrch
- Lesklý, bez dodatočného povlaku
- Typ otvoru
- Priechodný otvor do 4 × D
- Smer rezu
- Pravý
- Chladenie
- Vonkajšie chladenie a mazanie
Použitie

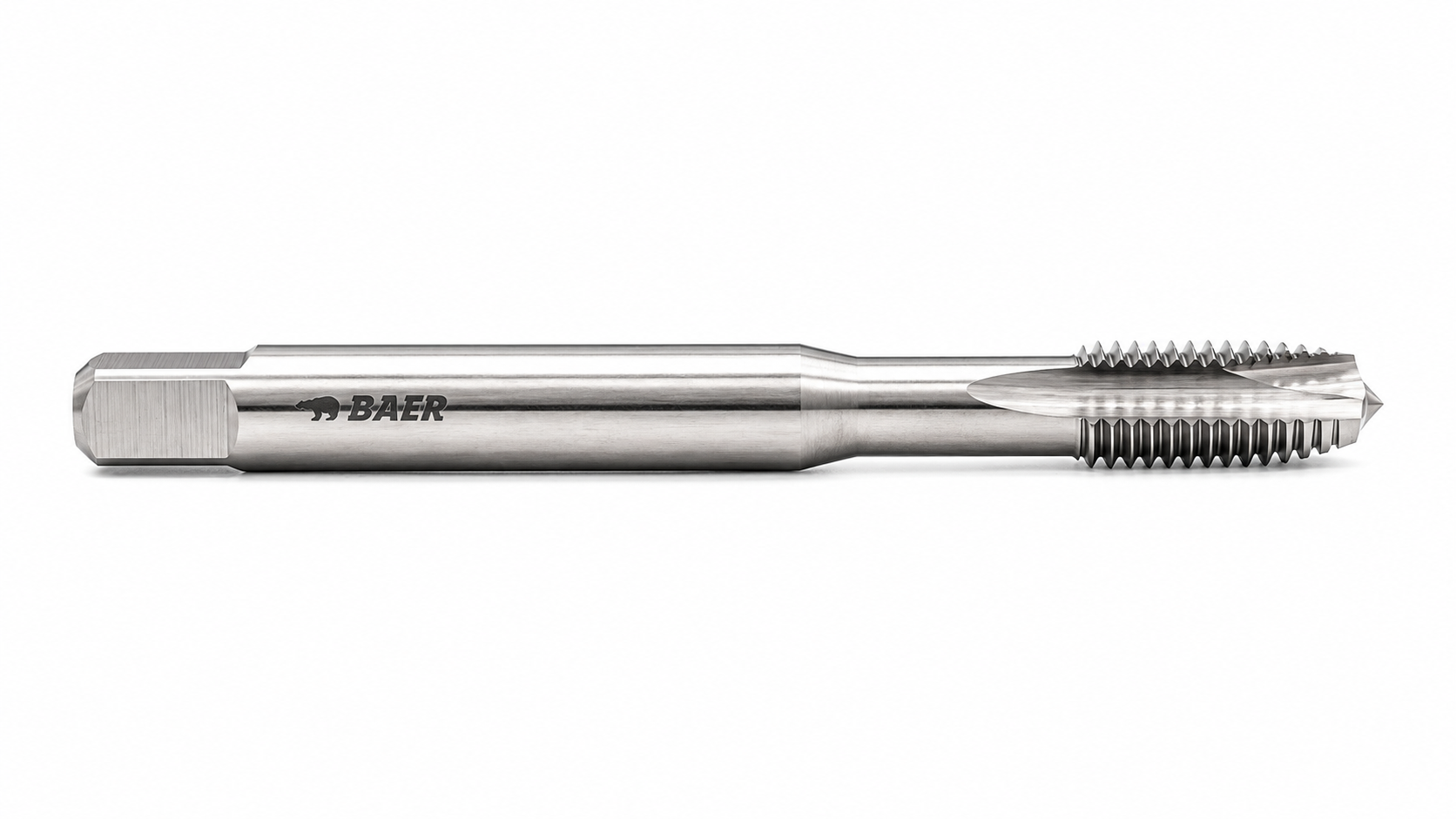

Závitníky sú určené na strojové rezanie metrických vnútorných závitov v priechodných otvoroch. Rovné drážky a nábeh Form B usmerňujú triesku pred nástroj, takže neostáva v už vyrezanom závite.
- nelegované a nízkolegované ocele,
- dobre obrobiteľné materiály do 900 N/mm²,
- sériová výroba, údržba a priemyselné dielne,
- priechodné otvory do odporúčanej hĺbky 4 × D.
Voľba správneho vyhotovenia
Najskôr zvoľte menovitý závit a jeho stúpanie. Pri rovnakom závite skontrolujte normu a priemer stopky: napríklad M3 až M10 sú dostupné s vystuženou stopkou DIN 371 aj s redukovanou stopkou DIN 376. Predvŕtanie a rozmery upínania sú uvedené pri každom produktovom čísle.
DIN 371 a DIN 376 – čo tieto normy určujú
DIN 371 a DIN 376 sú rozmerové normy pre strojové závitníky. Definujú najmä celkovú dĺžku, dĺžku závitovej časti, priemer stopky a rozmery štvorhranu. Samy neurčujú typ otvoru ani obrábaný materiál.
| Norma | Typické použitie | Konštrukcia stopky | Typický rozsah |
|---|---|---|---|
| DIN 371 | menšie strojové závitníky | zosilnená stopka | menšie závity |
| DIN 376 | väčšie strojové závitníky a redukované vyhotovenia | stopka prispôsobená priemeru závitu | väčšie závity; v tejto rade aj M3–M10 s redukovanou stopkou |
NORMA = rozmerové vyhotovenie nástroja
GEOMETRIA = priame alebo špirálové drážky, nábeh, Form B
POUŽITIE = priechodný alebo slepý otvor podľa geometrie
OBRÁBANÝ MATERIÁL = podľa geometrie, materiálu nástroja, povlaku a odporúčania výrobcu
Rozmery a produktové čísla
| Produktové číslo | Norma | Závit | Stúpanie | Predvŕtanie | Celková dĺžka | Dĺžka závitu | Stopka | Štvorhran |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |||
| 110401001 | DIN 371 | M2 × 0,4 | 0,4 | 1,6 | 45 | 8 | 2,8 | 2,1 |
| 110401002 | DIN 371 | M2,5 × 0,45 | 0,45 | 2,05 | 50 | 9 | 2,8 | 2,1 |
| 110401003 | DIN 371 | M3 × 0,5 | 0,5 | 2,5 | 56 | 11 | 3,5 | 2,7 |
| 110401004 | DIN 371 | M3,5 × 0,6 | 0,6 | 2,9 | 56 | 13 | 4 | 3 |
| 110401005 | DIN 371 | M4 × 0,7 | 0,7 | 3,3 | 63 | 13 | 4,5 | 3,4 |
| 110401006 | DIN 371 | M5 × 0,8 | 0,8 | 4,2 | 70 | 16 | 6 | 4,9 |
| 110401007 | DIN 371 | M6 × 1,0 | 1,0 | 5 | 80 | 19 | 6 | 4,9 |
| 110401008 | DIN 371 | M7 × 1,0 | 1,0 | 6 | 80 | 19 | 7 | 5,5 |
| 110401009 | DIN 371 | M8 × 1,25 | 1,25 | 6,8 | 90 | 22 | 8 | 6,2 |
| 110401010 | DIN 371 | M10 × 1,5 | 1,5 | 8,5 | 100 | 24 | 10 | 8 |
| 110401011 | DIN 376 | M3 × 0,5 | 0,5 | 2,5 | 56 | 11 | 2,2 | 2,1 |
| 110401012 | DIN 376 | M4 × 0,7 | 0,7 | 3,3 | 63 | 13 | 2,8 | 2,1 |
| 110401013 | DIN 376 | M5 × 0,8 | 0,8 | 4,2 | 70 | 16 | 3,5 | 2,7 |
| 110401014 | DIN 376 | M6 × 1,0 | 1,0 | 5 | 80 | 19 | 4,5 | 3,4 |
| 110401015 | DIN 376 | M8 × 1,25 | 1,25 | 6,8 | 90 | 22 | 6 | 4,9 |
| 110401016 | DIN 376 | M10 × 1,5 | 1,5 | 8,5 | 100 | 24 | 7 | 5,5 |
| 110401017 | DIN 376 | M12 × 1,75 | 1,75 | 10,2 | 110 | 29 | 9 | 7 |
| 110401018 | DIN 376 | M14 × 2,0 | 2,0 | 12 | 110 | 30 | 11 | 9 |
| 110401019 | DIN 376 | M16 × 2,0 | 2,0 | 14 | 110 | 32 | 12 | 9 |
| 110401020 | DIN 376 | M18 × 2,5 | 2,5 | 15,5 | 125 | 34 | 14 | 11 |
| 110401021 | DIN 376 | M20 × 2,5 | 2,5 | 17,5 | 140 | 34 | 16 | 12 |
| 110401022 | DIN 376 | M22 × 2,5 | 2,5 | 19,5 | 140 | 34 | 18 | 14,5 |
| 110401023 | DIN 376 | M24 × 3,0 | 3,0 | 21 | 160 | 38 | 18 | 14,5 |
| 110401024 | DIN 376 | M27 × 3,0 | 3,0 | 24 | 160 | 38 | 20 | 16 |
| 110401025 | DIN 376 | M30 × 3,5 | 3,5 | 26,5 | 180 | 45 | 22 | 18 |
| 110401026 | DIN 376 | M33 × 3,5 | 3,5 | 29,5 | 180 | 50 | 25 | 20 |
| 110401027 | DIN 376 | M36 × 4,0 | 4,0 | 32 | 200 | 56 | 28 | 22 |
| 110401028 | DIN 376 | M39 × 4,0 | 4,0 | 35 | 200 | 60 | 32 | 24 |
| 110401029 | DIN 376 | M42 × 4,5 | 4,5 | 37,5 | 200 | 60 | 32 | 24 |
| 110401030 | DIN 376 | M45 × 4,5 | 4,5 | 40,5 | 220 | 65 | 36 | 29 |
| 110401031 | DIN 376 | M48 × 5,0 | 5,0 | 43 | 250 | 70 | 36 | 29 |
| 110401032 | DIN 376 | M52 × 5,0 | 5,0 | 47 | 250 | 70 | 40 | 32 |
Časté otázky
Aký je rozdiel medzi DIN 371 a DIN 376?
DIN 371 sa typicky používa pre menšie strojové závitníky so zosilnenou stopkou. DIN 376 sa používa najmä pri väčších rozmeroch a tiež pri vyhotoveniach s redukovanou stopkou. Obe normy určujú základné rozmery nástroja, nie geometriu drážok ani typ otvoru.
Čo znamená DIN 371 pri závitníku?
DIN 371 je rozmerová norma pre strojové závitníky. Určuje napríklad celkovú dĺžku, dĺžku závitovej časti, priemer stopky a rozmery štvorhranu. Samotné označenie DIN 371 neurčuje, či je závitník určený do priechodného alebo slepého otvoru.
Čo znamená DIN 376 pri závitníku?
DIN 376 je rozmerová norma pre strojové závitníky, používaná najmä pri väčších rozmeroch a pri vyhotoveniach s odlišným pomerom stopky k priemeru závitu. Určuje rozmery nástroja, ale nie typ otvoru, geometriu drážok ani vhodný obrábaný materiál.
Určuje DIN 371, či je závitník do priechodného otvoru?
Nie. Priechodný alebo slepý otvor určuje najmä geometria drážok, smer odvodu triesky a tvar nábehu. Pri tomto produkte je použitie v priechodnom otvore dané geometriou Form B so špirálovým nábehom, nie normou DIN 371.
Je DIN 376 určená len pre väčšie závity?
Nie výlučne. V tejto produktovej rade zahŕňa DIN 376 vyhotovenia s redukovanou stopkou od M3 do M10 aj väčšie rozmery od M12 do M52. Rozhodujúce je rozmerové vyhotovenie konkrétneho nástroja.
Aký je rozdiel medzi normou závitníka a jeho geometriou?
Norma DIN 371 alebo DIN 376 opisuje rozmery nástroja. Geometria opisuje drážky, nábeh a smer odvodu triesky. Použitie v priechodnom alebo slepom otvore vyplýva z geometrie a vhodnosť pre obrábaný materiál z geometrie, materiálu nástroja, povlaku a odporúčania výrobcu.
Je závitník Form B určený do priechodného otvoru?
Áno. Výrobca uvádza použitie v priechodných otvoroch do hĺbky 4 × D. Špirálový nábeh tlačí triesku dopredu v smere rezu.
Do akých materiálov je séria vhodná?
Výrobca ju odporúča na dobre obrobiteľné materiály s pevnosťou do 900 N/mm², najmä nelegované a nízkolegované ocele.
Potrebujete vybrať vhodný závitník?
Pošlite nám materiál, rozmer závitu, hĺbku a typ otvoru. JENPEX vám pomôže zvoliť správne vyhotovenie.
